- Kultivátor vibrációs kapákkal
- Tökéletes mechanikus gyomirtás
- Feljavított gázcsere
- A kapilláris működés megtörése
- Kérgesedés feltörése
- Sokféle terményhez és sortávolsághoz

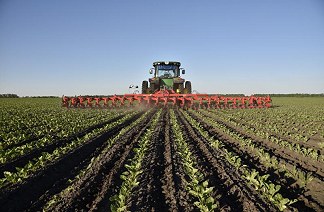

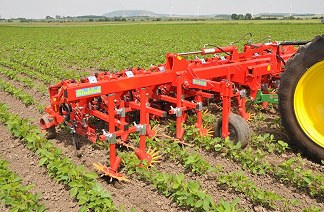

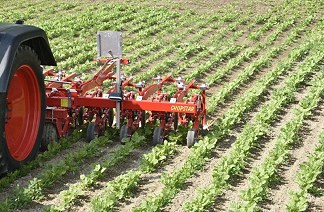

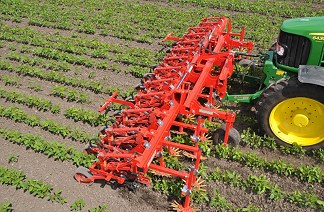

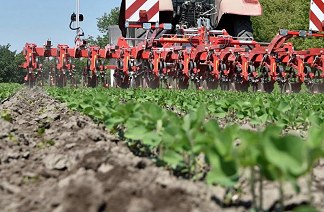

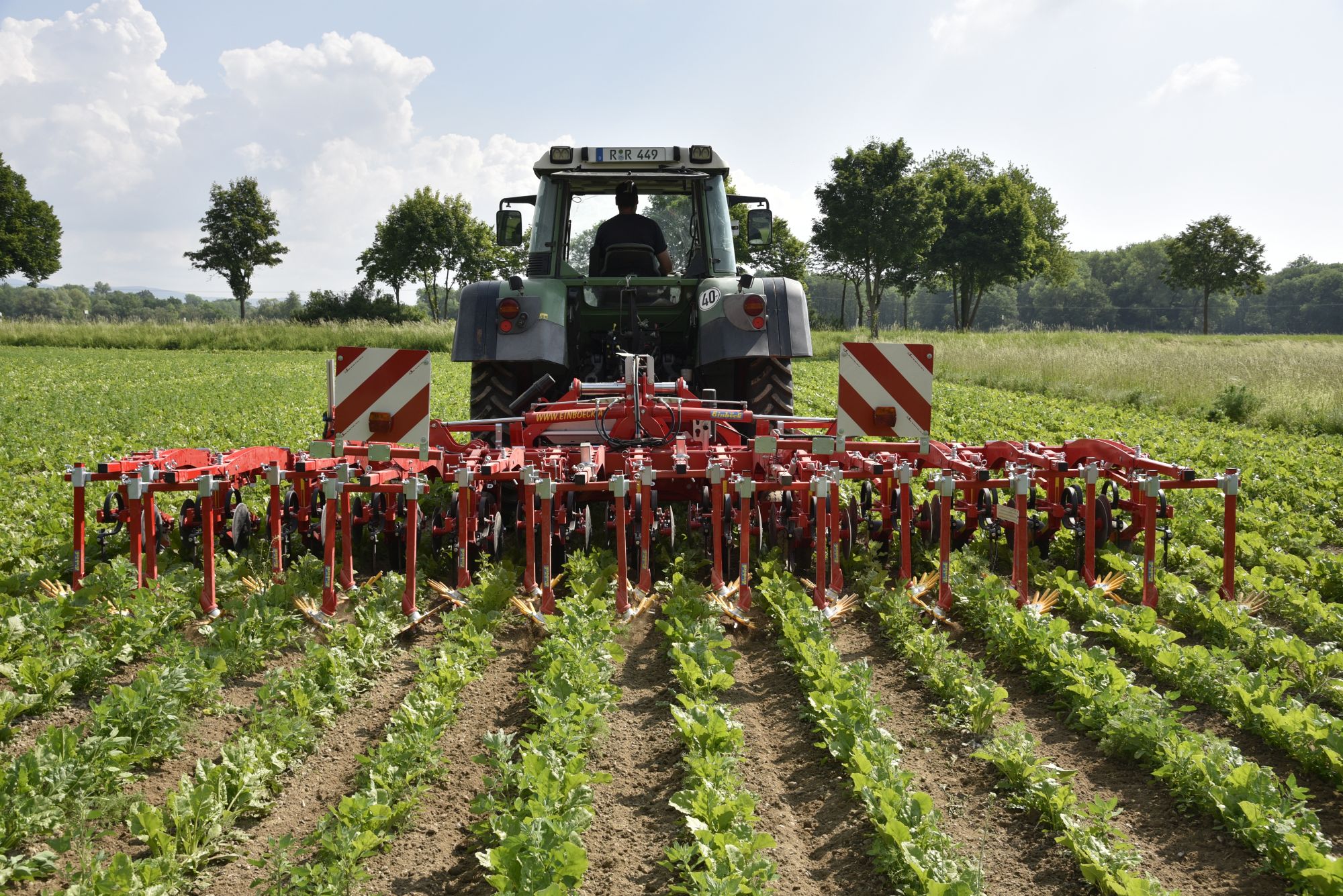

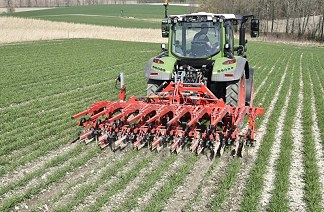

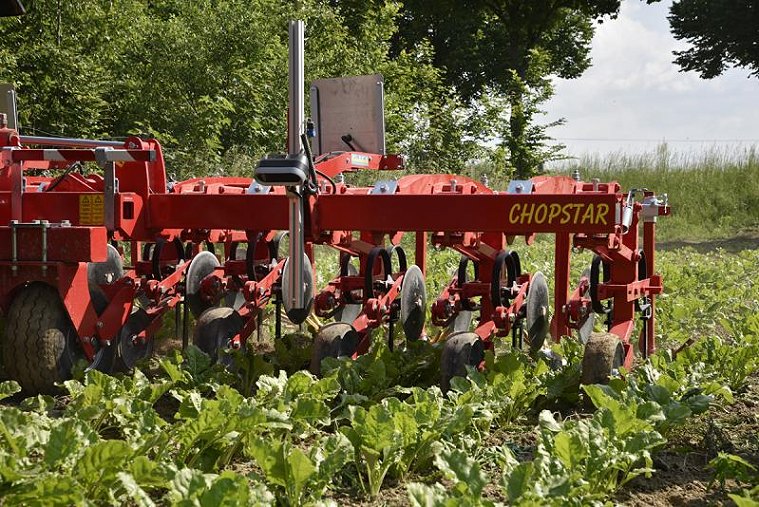

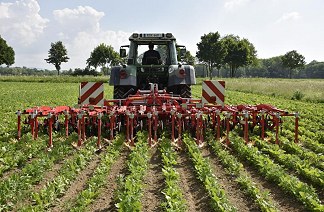

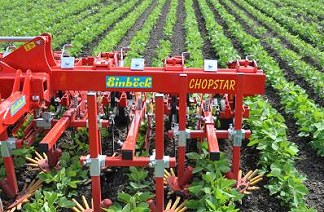

A CHOPSTAR 3-60 kultivátor kapaelemenként legfeljebb 3 kapával rendelkezik, és legfeljebb 60 cm-es sortávolságú sorkultúrákban használható (pl. cukorrépa, szójabab, szántóföldi bab stb.). Az üzemi körülményektől és a kapálás céljától függően a Front vagy a Hátsó eszközre nagyszámú tartozék rögzíthető, mint például töltögetőrest, töltögetőkapa, utánfutó rugósfésű, ujjas kapacsillagok stb.
A CHOPSTAR 3-60 precizitása tovább tökéletesíthető a ROW-GUARD kamerakormánnyzással és a a SECTION-CONTROL GPS vezérlésű sorkiermeléssel és egyéb kiegészítő opciókkal.

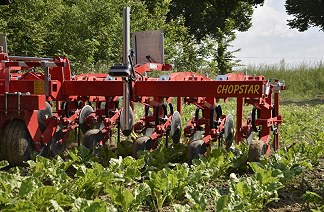

A CHOPSTAR sorkultivátorok koncepciója a változatosságukban és az egyedi szerszámok sokféleségében rejlik nagyszámú növényhez. Az erős váz, amelyet szintén nagy terhelésre terveztek, minden kultivátorhoz azonos. Szinte minden kultivátor kombinálható a ROW-GUARD automatikus kameravezérléssel is.

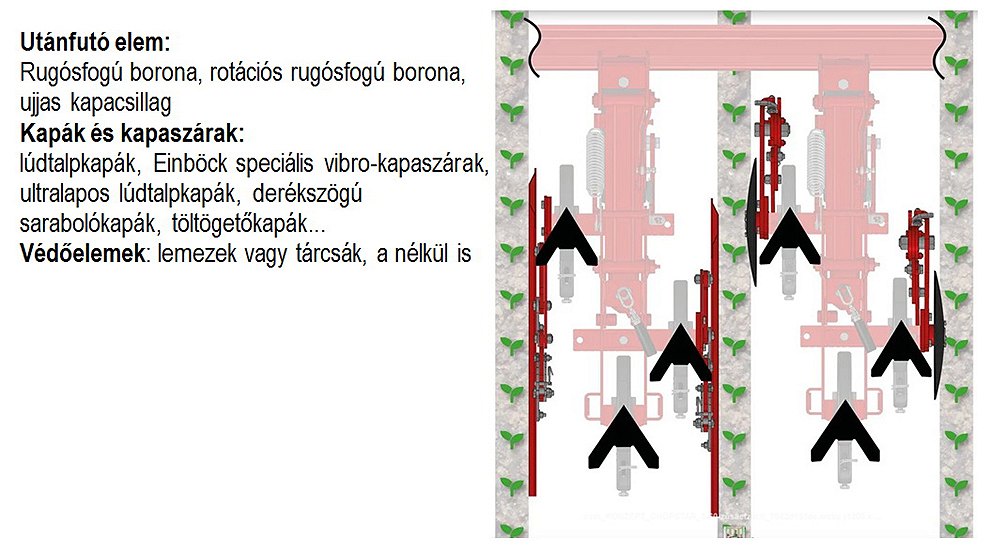

CHOPSTAR ERS 3-60 koncepció
ELŐNYÖK
A kapálás előnyi
A kapálás a növény számára nyújtott előnyökön túl (víztakarékosság, gyomszabályozás, kéregtörés, talajlevegőztetés,...) a talaj számára is számos előnnyel jár (tápanyag-mobilizáció, kapillárisok megtörése, műtrágya bedolgozása,...) ill. a környezet. Ezáltal csökken vagy elkerülhető a gyomirtó szerek és hatóanyagok használata, védik a vízet és a biodiverzitást, és nő a talaj termékenysége.
Erős vázkeret nagy terhelésekhez

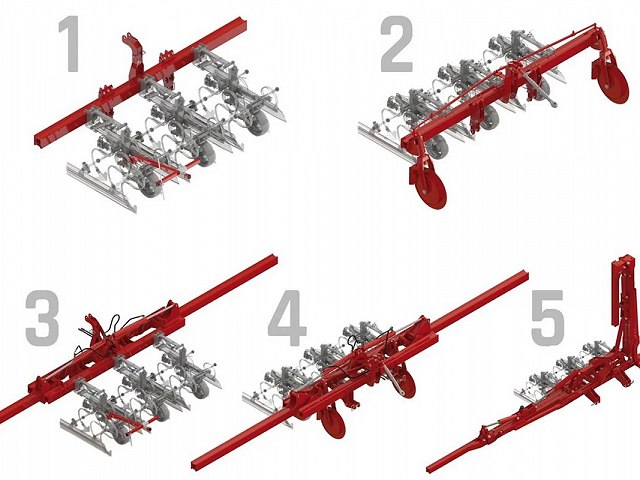

A stabil eszközkeret, amelyre a kapatest paralelogrammákat rögzítik, merev vagy hidraulikusan felcsukható kivitelben kaphatók. A speciális Einböck profilcső-váz lehetővé teszi a kapatest paralelogrammák gyors és egyszerű szerelését. A váz különleges formájának köszönhetően a vázon nincsenek kifáradási pontok, még sok kapálási szezon után sem. Ezenkívül gyorsan és fokozatmentesen beállíthatók a különböző sortávolságok.
1. Ftont váz merev kivitel
2. Hátsó vázkeret merev kivitel felsőkar kormányzással
3. Hidraulikusan felcsukható Front kivitel
4. Hidraulikusan felcsukható Hátsó kivitel felsőkar kormányzással
5. Hátsó kivitel "paket" csukással a kis szállítási szélességhez, nagy
munkaszélességű gépaknél
2. Hátsó vázkeret merev kivitel felsőkar kormányzással
3. Hidraulikusan felcsukható Front kivitel
4. Hidraulikusan felcsukható Hátsó kivitel felsőkar kormányzással
5. Hátsó kivitel "paket" csukással a kis szállítási szélességhez, nagy
munkaszélességű gépaknél

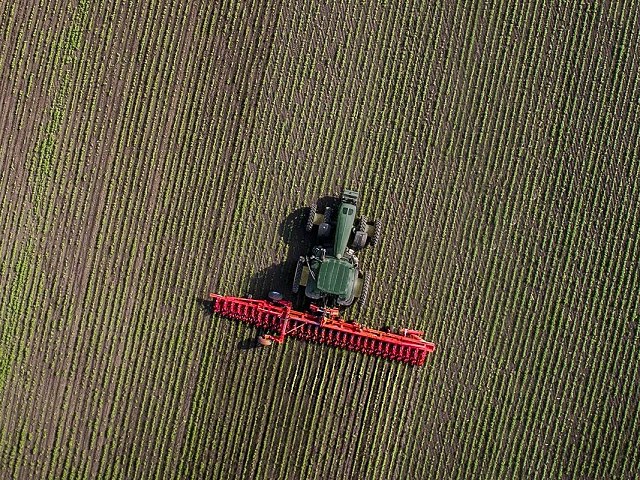

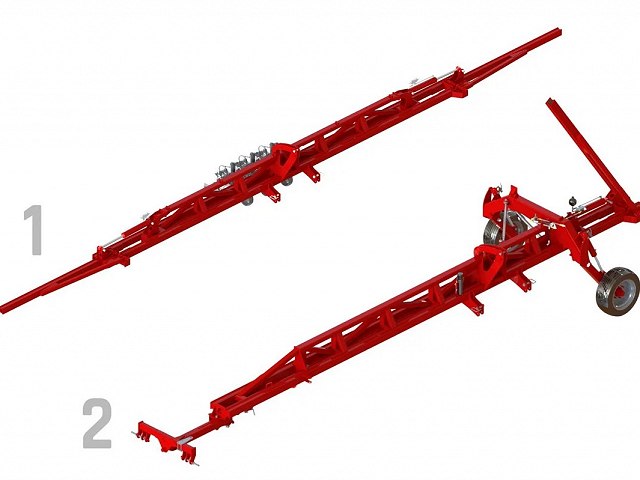

Vázkeret XXL kivitelben
A nagy munkaszélességekhez (pl. 72 sor gabona, 24 sor cékla, 16 sor kukorica) a gépek két különböző változatban kaphatók:
1. Hátsó vázkeret kivitel extra széles középső elemmel (szállítási szélesség 3 m felett)
2. Hátsó vázkeret kivitel hosszvontató berendezéssel (szállítási szélesség 3 m alatt)

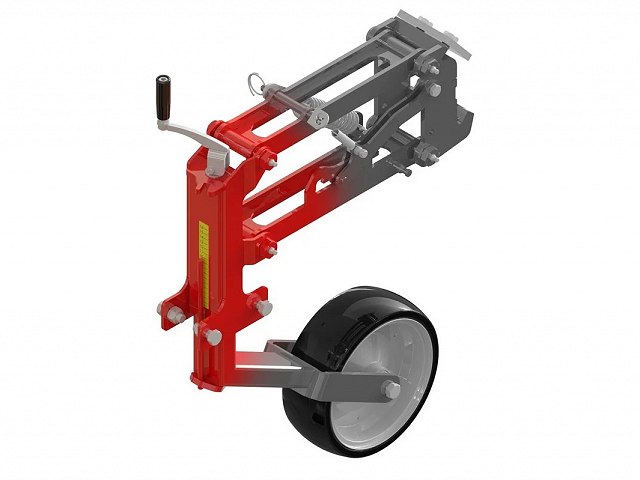

Erősített-behúzású, hosszú paralelogrammák
A szélesen megvezetett paralelogrammák behúzó-rugókkal és tartós Farmflex támkerekekkel vannak felszerelve. Az illesztésekben állítható a paralelogramma, amely akár évek elteltével is garantálja a maximális oldalirányú stabilitást és ezáltal a pontosságot a kapálásnál.

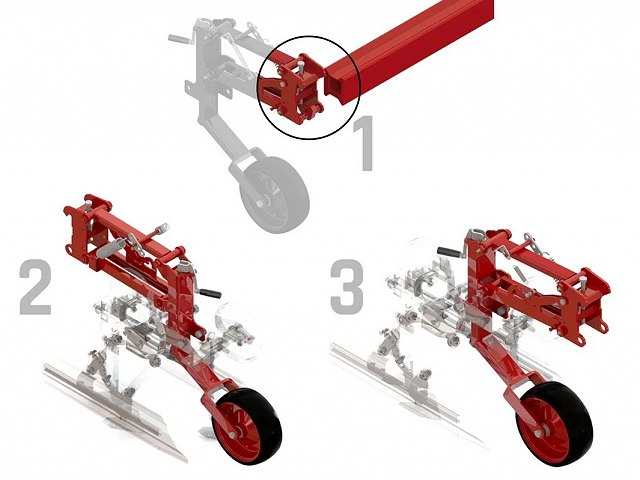

1. A paralelogramma összeállítás szorítókarral
2. Paralelogramma Front munkaeszközök
3. Paralelogramma a hátsó munkagépekhez
2. Paralelogramma Front munkaeszközök
3. Paralelogramma a hátsó munkagépekhez

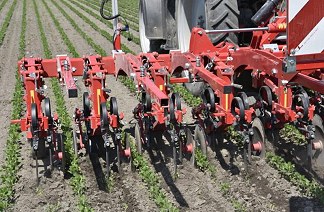

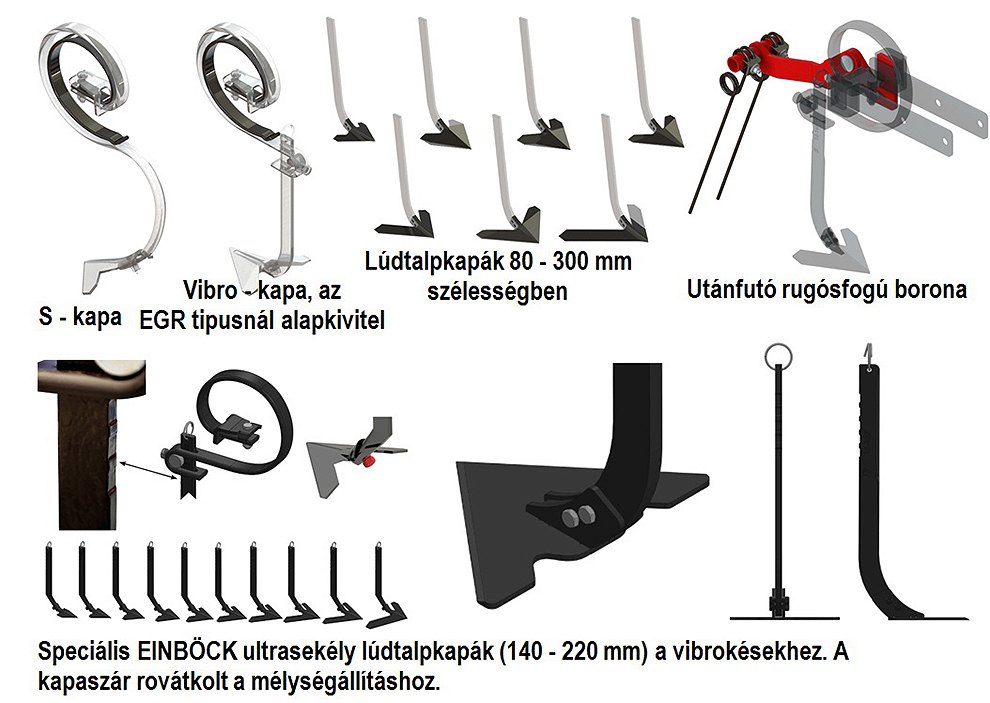

A kapálóelemek individuális felszerelése

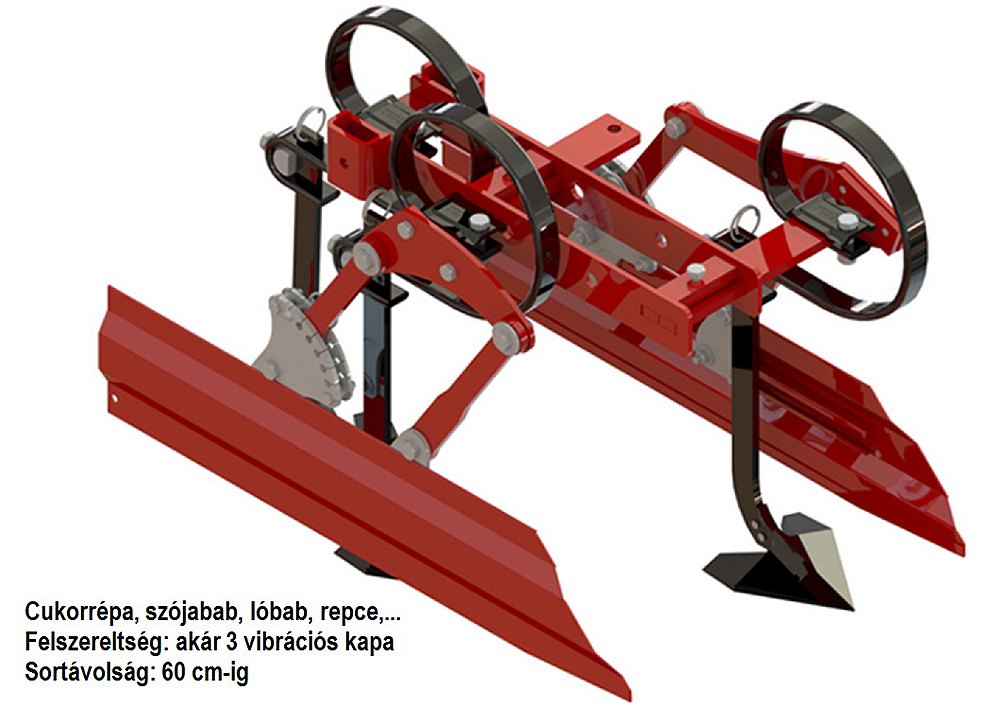

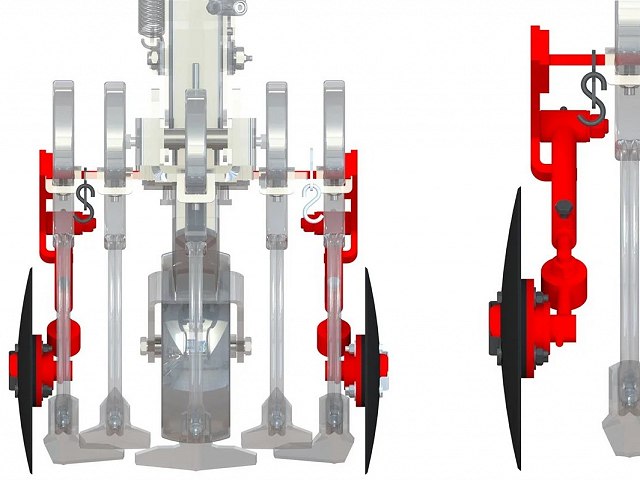

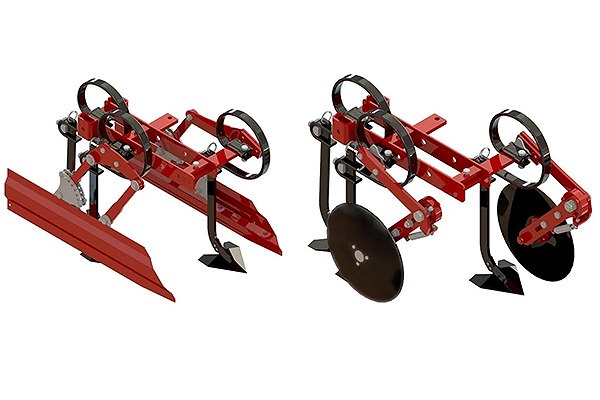

A 60 cm-es sortávolságú kapatest kapaelemenként legfeljebb 3 kapával rendelkezik. Különösen alkalmas répa, szójabab, szántóföldi bab vagy repce kultivátoraként. A vibrációs kapák kis munkamélység mellett is optimális, teljes felületű átmetszést biztosítanak, és ezáltal tökéletes a gyomirtás. A védőelemek, védőlemezek, vagy védőtárcsák biztosítják (különösen a korai szakaszban) a növények optimális védelmét a betemetéssel szemben.
A különféle kapálószerszámok nagy választéka a CHOPSTAR-t olyan kultivátorrá teszi, amely egyedileg igazodik az adott körülményekhez, a terményekhez vagy a talajviszonyokhoz.

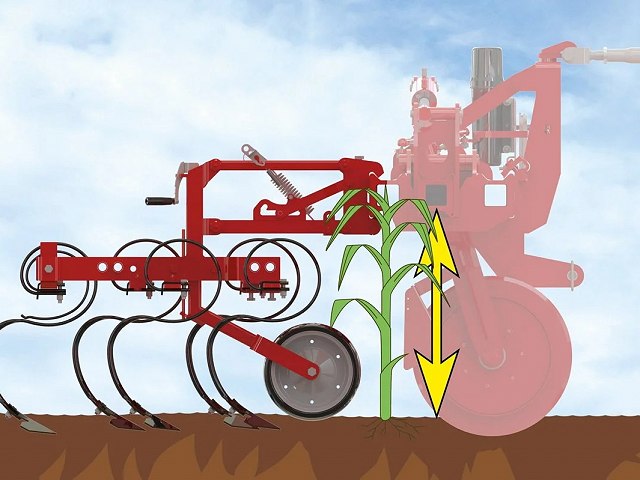

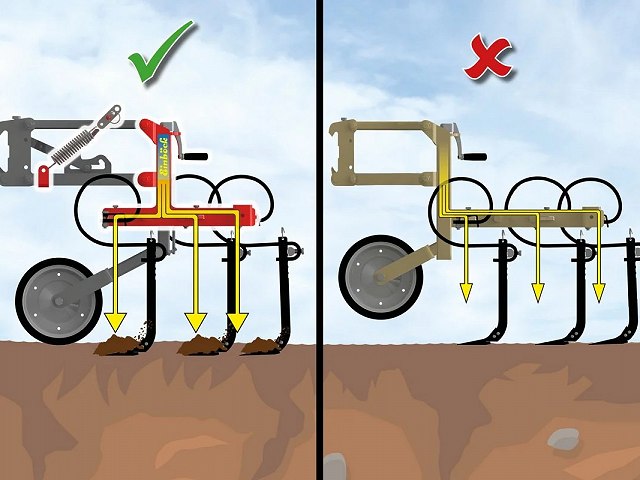

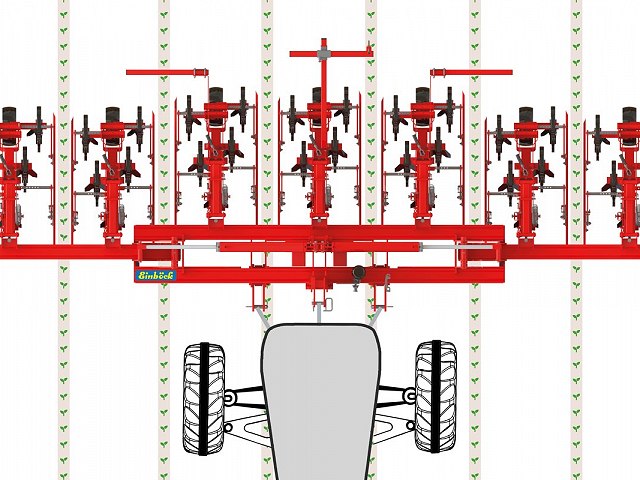

Kapák elrendezése - a paralelogramma behúzása
A kapaelemek (pl. répa, szójabab, lóbab, kukorica stb.) 30 cm-es sortávolságtól a hosszú paralelogramma „alatt” helyezkednek el. Ennek az az előnye, hogy a kapatest és a kapák jobban behúznak, még erősen kérgesedett, kemény talajon is. Az emelőerő tehát kisebb, és kisebb nyomás szükséges a kapákra, mintha a kapák a paralelogramma "mögött" helyezkednének el. Ezenkívül egy három fokozatban állítható behúzórugó garantálja, hogy a kapatestet behúzza a talajba és megtartja a beállított munkamélységet.
A munkamélység fokozatmentes beállítható
A kapabetét munkamélysége a támkerék orsójával folyamatosan állítható. Így a kapa milliméteres pontossággal állítható, és pontosan tartható a tökéletes munkamélység. Egy skála mutatja a megfelelő beállítást. Minden paralelogrammát egyenként kell beállítani, mert például a traktor nyomvonalát általában mélyebbre kell kapálni, vagy mélyebb sávokat kell kiegyenlíteni.

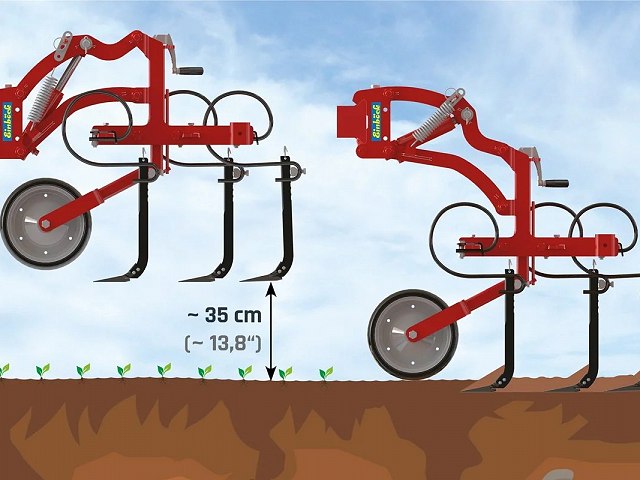

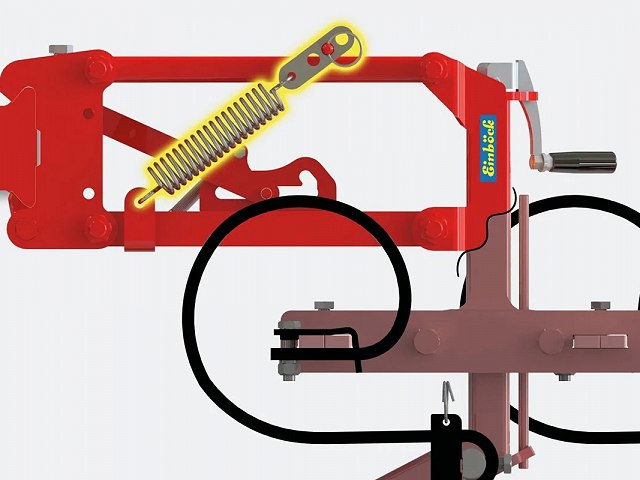

A kapatestek nagy behúzó erővel
Minden Einböck paralelogrammára alapfelszereltségként háromfokozatú állítható behúzórugó van felszerelve. A behúzóerő kapaelemenként legfeljebb 105 kg (felszereltségtől, munkahelyzettől és rugó előfeszítéstől függően). Ezek az állítható rugók biztosítják, hogy a kapatestek még nagy sebességnél is egyenletesen fussanak, és biztonságosan behatoljanak kemény és kérges talajba is.

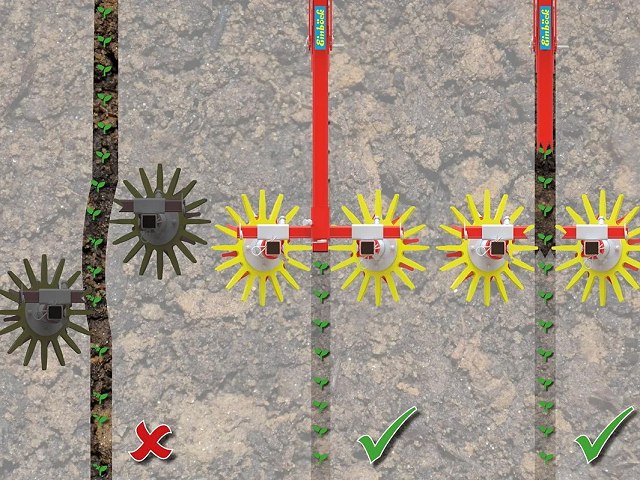

Az ujjas kapacsillag beépítése
A kiegészítő opcióként elérhető ujjas kapacsillag a kapastest által nem megmunkált szalag feltörésére szolgálnak (a növények között is), és a korai növekedési szakaszban redukálják irtják ott a gyomokat. A két csillag párhuzamos elrendezése a sor két oldalán egy külön tartón, valamint a talajhoz való kiváló alkalmazkodása által a tartókonzol rugónak köszönhetően redukálja a gyomállományt - a haszonnövény és különösen annak gyökerei sértetlenek maradnak.

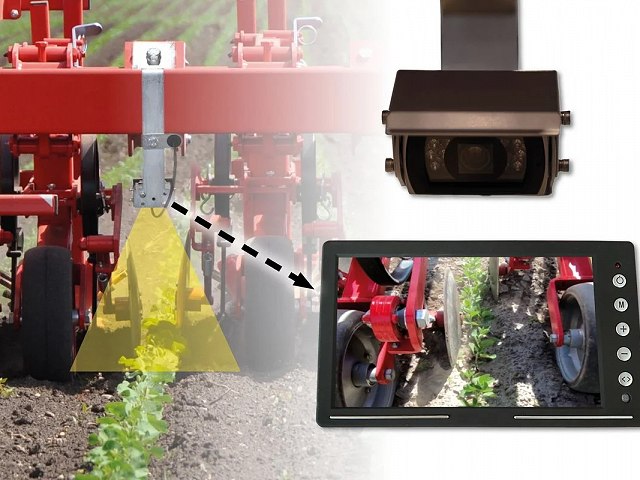

Kultivátor ellenőrző kamera
A szűk látómezőt biztosító speciális lencsével ellátott térfigyelő kamera a kutivátorhoz készült, és lehetővé teszi a növénysor és a sorszalag kényelmes megfigyelését a traktorfülkében lévő monitoron keresztül. A kamera a vázkeret bármely pontjára rögzíthető egy tartó segítségével.

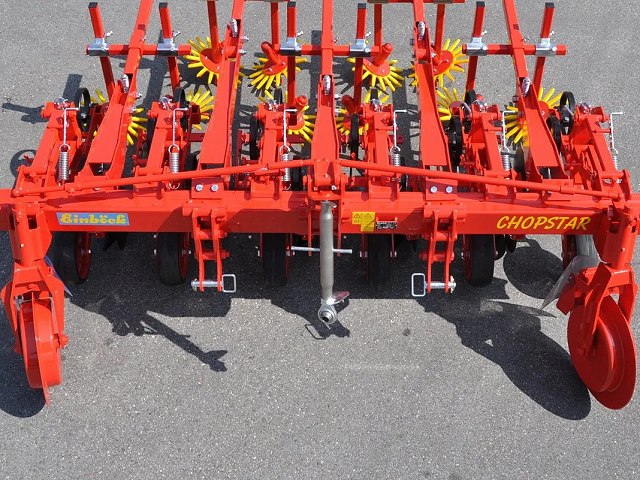

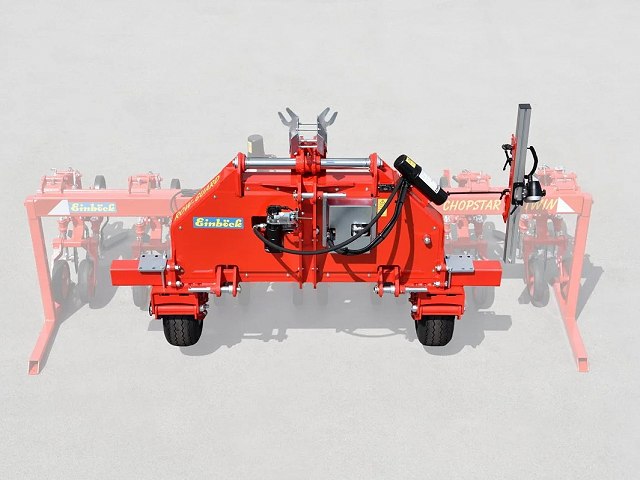

Automatikus felső lengőkaros kormányzás
A hátsó kultivátorok alapfelszereltségként automatikus felső lengőkaros kormányzással vannak felszerelve. Ez pontos kapálást biztosít még 6%-os lejtőkön. A kultivátor pontosan a traktor nyomvonala mögött fut, még kanyarodáskor is. A kormányzás a felső függesztőkaron és a tatélyos témkerekeken keresztül történik, a készüléket nem kell a traktoron cipelni. Ezért helyzetszabályozással és szabadon lengő alsó függesztőkarokkal használható (kb. 7 cm oldalanként).

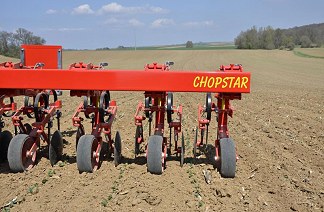

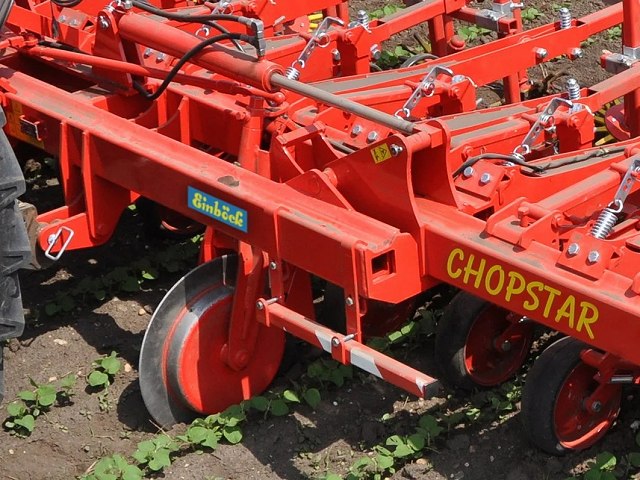

Tarélyos támkerekek felső lengőkaros kormányzással
A tarélyos támkerekek biztosítják a kultivátor optimális vezetését és stabilitását lejtőn. A traktor első kerekei nem tehermentesülnek, mert a gép súlyát a karimás kerekek viszik. A karimás kerekek segítenek megakadályozni a gép elsodródását, különösen lejtőn. A sárkaparók biztosítják, hogy a tarélyos támkerekek ne tömődjenek el.

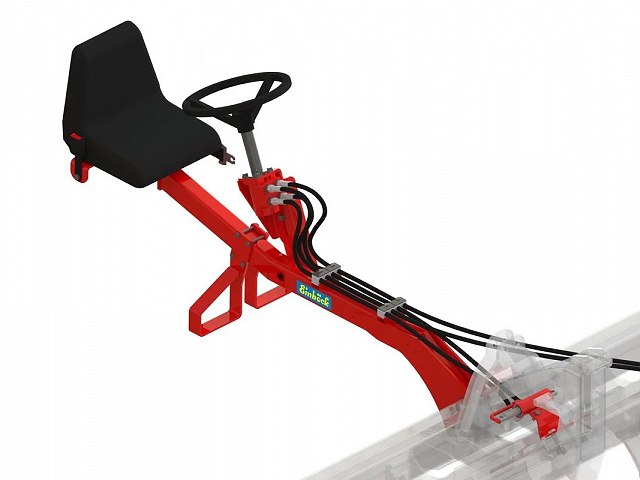

Hidraulikus kézi kormányzás opcióként
Hidraulikus kormányzás áll rendelkezésre a kultivátor pontosságának növelésére kameravezélés nélkül vagy a kultursor-szalag csökkentésére. Ezt egy személy használhatja a kultivátor kormányzására (a traktortól függetlenül). Az ülés úgy van elhelyezve, hogy a kultúrsorra a legjobb rálátás biztosított legyen. A kormányzás hidraulikus, így hosszabb kapálási sorok korlátozás nélkül lehetségesek. A hidraulikus kormányzás nem, vagy csak részben használható ujjas kapacsillagokkal vagy a hidraulikus GPS vezérlésű sorkiemeléssel.

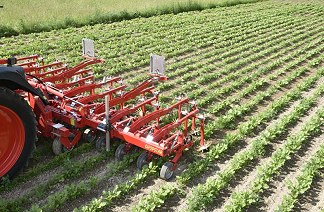

"Tolt" Frontkultivátor
Az Frontkultivátor extra mellső függesztőbak nélkül használható. Ennek eredményeként a kultivátor nagyon közel van felszerelve a traktorhoz, aminek a következő előnyei vannak:
- Kisebb oldalrahúzás lejtőn
- Az egyes kapaelemek pontosabb talajkövetése, mivel a kerekek az elem előtt futnak
- Csökkentett súly, ami kisebb talajnyomást és tömörítést eredményez
- Kisebb kormánykar az első tengelytől való rövidebb távolság miatt
- Előny kanyarodáskor a szántóföldön és az utakonJobb rálátás kapálás és közúti szállítás közben
Ha azonban Front függesztőbakra van szükség (pl. Rollstar kultivátorokhoz), ez opcióként elérhető.

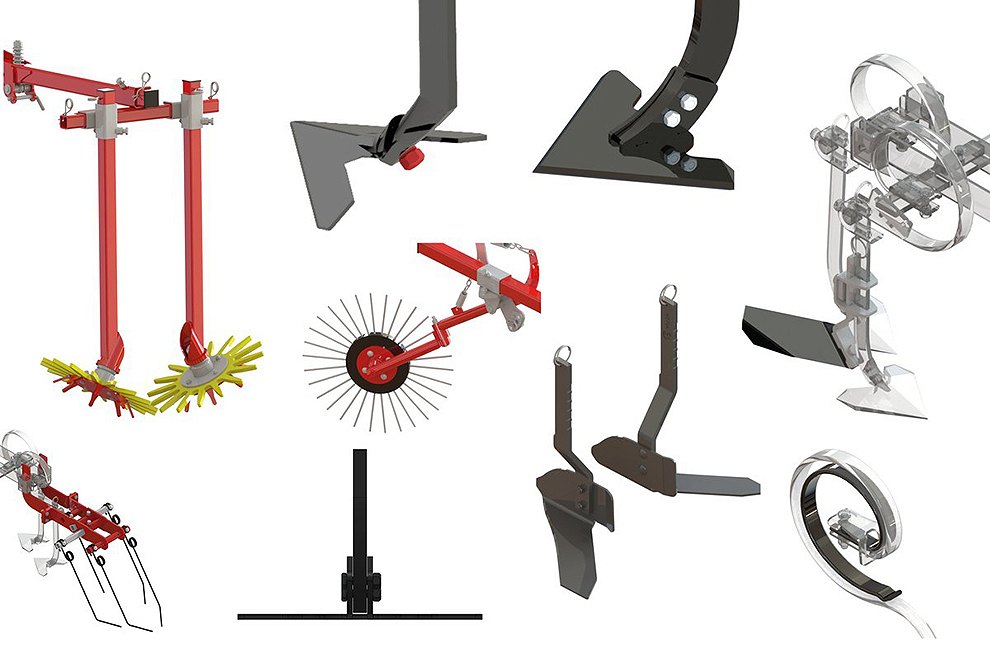

Kiegészítő lehetőségek, mint például utánfutó elemek, GPS kapaelem kiemelés, kamerakormányzás, töltögetőszerszámok stb.
Számos jól átgondolt kiegészítő opció tesz minden Einböck kultivátort egyedileg adaptált eszközzé. Minden gép egyedileg kialakíthtó az adott körülményekhez, terményekhez vagy talajviszonyokhoz. Minden opció megtalálható a "Kiegészítők" alatt.
Az fotók és képek lehetséges variációkat és különleges felszerelésekt is ábrázolnak. A tényleges gép konfigurációt eltérhet az itteni ábrázolástól

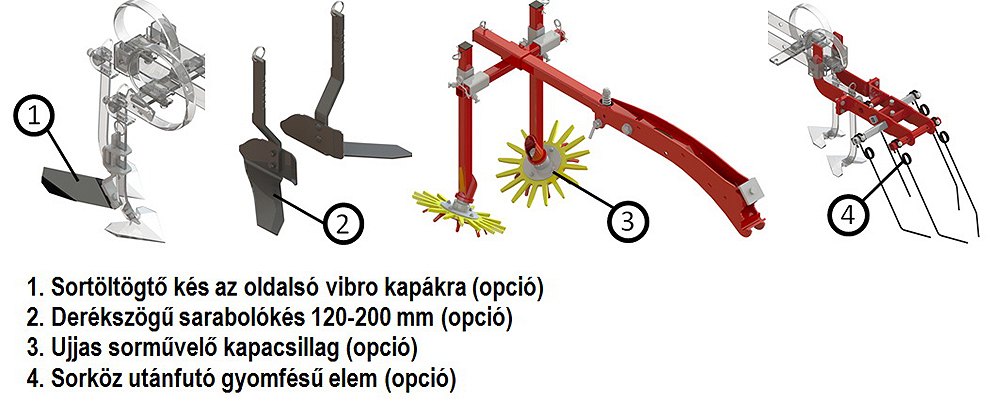

KIEGÉSZÍTŐ FELSZERELÉSEK:
- Asszimetrikus paralelogramma elrendezés
- Sorközművelő gyomfésű
- Töltögető kés
- Védólemez, vagy Védőtárcsa garnitúra
- Vibrokés 40x12 a 32x12 helyett
- Ujjas csillagtárcsa sorművelő
MŰSZAKI ADATOK:
Típus / munkjaszélesség | Szállítási szélesség | Vázszélesség (m) / Kat. | Kapák száma | Kapatestek száma | Telj. Igény LE/kW | Súly kg kb. |
---|---|---|---|---|---|---|
Hátsó kultivátor védőelemek nélkül | ||||||
ERS 3-soros MEREV 1 | 1.6 | 1.6 | 10 | 4 | 30/22 | 385 |
ERS 4-soros MEREV 1 | 2 | 2 | 13 | 5 | 30/22 | 450 |
ERS 5-soros MEREV 1 | 2.45 | 2,45 / II | 16 | 6 | 30/22 | 515 |
ERS 6-soros MEREV 1 | 3 | 3 / II | 19 | 7 | 40/30 | 580 |
ERS 7-soros HG | 3 | 3,8 / II | 22 | 8 | 50/37 | 780 |
ERS 8-soros HG 3 | 3 | 3,8 / II | 25 | 9 | 60/44 | 880 |
ERS 12-soros HG 3 | 3 | 5,6 / II | 37 | 13 | 70/51 | 1210 |
ERS 15-soros HG 3, 5 | 3.2 | 6,95 / II | 46 | 16 | 90/66 | 1570 |
ERS 18-soros HG 3, 7 | 4.8 | 8,3 / II | 55 | 19 | 130/96 | 1870 |
ERS 18-soros HG 4 | 3 | 8,3 / II | 55 | 19 | 130/96 | 2060 |
ERS 24-soros HG 3, 5 | 6.7 | 11 / III | 73 | 25 | 160/118 | 2360 |
ERS 24-soros HG 4 | 4 | 11 / III | 73 | 25 | 160/118 | 2670 |
Front kultivátor védőelemek nélkül | ||||||
ERS 3-soros MEREV 1 | 1.6 | 1,6 / II | 10 | 4 | 30/22 | 336 |
ERS 4-soros MEREV 1 | 2 | 2 / II | 13 | 5 | 30/22 | 400 |
ERS 5-soros MEREV 1 | 2.45 | 2,45 / II | 16 | 6 | 30/22 | 450 |
ERS 6-soros MEREV 1 | 3 | 3 / II | 19 | 7 | 40/30 | 530 |
ERS 7-soros MEREV 1 | 3 | 3,35 / II | 22 | 8 | 50/37 | 730 |
ERS 8-soros HG 3 | 3 | 3,8 / II | 25 | 9 | 60/44 | 830 |
ERS 12-soros HG 3 | 3 | 5,6 / II | 37 | 13 | 70/51 | 1160 |
Magyarázat:
1. közbenső konzollal - peremes kerekekkel a traktor nyomvonalában
2. alapkivitelben - sortávolságtól függően - részletek kérésre vagy rendelés visszaigazoláson
3. hidraulikusan felcsukható - háromrészes vázkeret4. hidraulikusan felcsukható – paket csukás,
4 db 18x8,50 gumikerék felső lengőkaros kormány helyett Cat. II 18 soros, Cat III 24 soros
5. 4 db tarélyos támkerék a felső lengőkar kormányzása helyett és 1 gumi támkerék a külső szárnyon
6. 2 db tarélyos támkerék a felső lengőkar kormányzása helyett és 1 gumi támkerék a külső szárnyon
7. 4 db tarélyos támkerék a felső lengőkar kormányzása helyett
2. alapkivitelben - sortávolságtól függően - részletek kérésre vagy rendelés visszaigazoláson
3. hidraulikusan felcsukható - háromrészes vázkeret4. hidraulikusan felcsukható – paket csukás,
4 db 18x8,50 gumikerék felső lengőkaros kormány helyett Cat. II 18 soros, Cat III 24 soros
5. 4 db tarélyos támkerék a felső lengőkar kormányzása helyett és 1 gumi támkerék a külső szárnyon
6. 2 db tarélyos támkerék a felső lengőkar kormányzása helyett és 1 gumi támkerék a külső szárnyon
7. 4 db tarélyos támkerék a felső lengőkar kormányzása helyett
