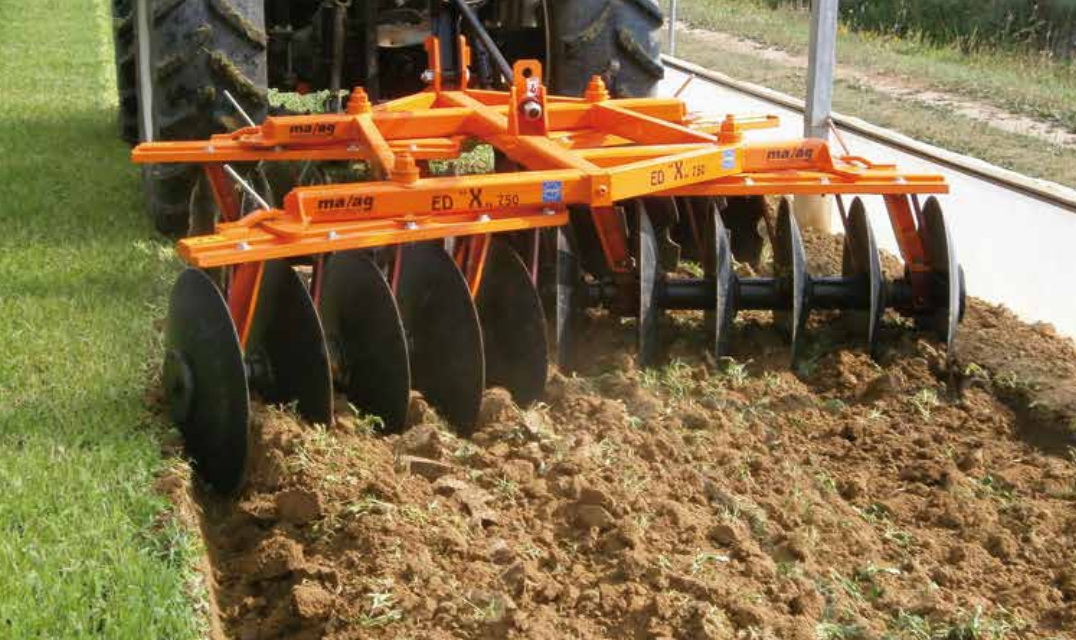

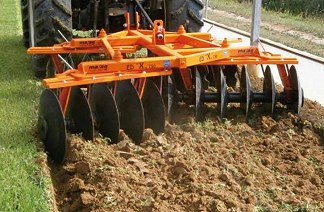

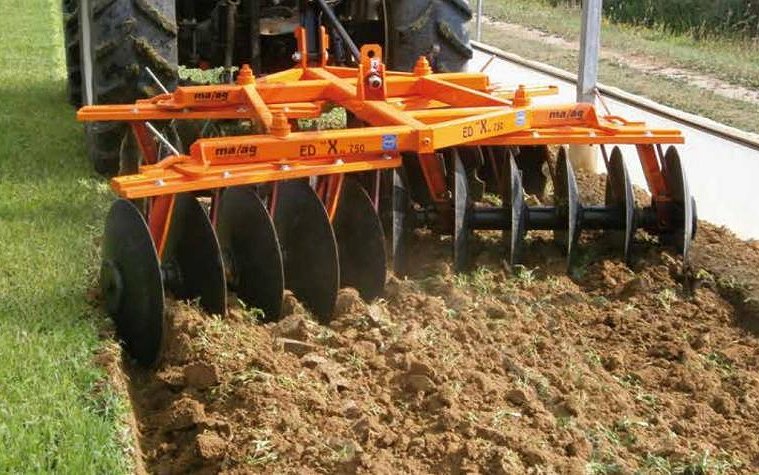

MAAG EDX 750/750M 2,2-3,2 m

Masszív vázkeret
Tárcsatagok szögállítása mechanikus EDX 750
Tárcsatagok szögállítása hidraulikus EDX 750 M
Nagy tárcsalap átmárő, 560/4,5 mm, vagy átm. 610/5 mm

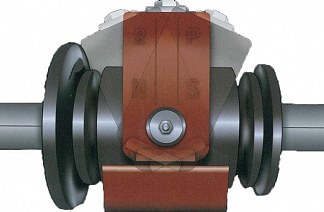

Speciális "lengő" rendszerű kúpgörgős tárcsa csapágyazás
Kiváló "behúzás" garantált földáram a mulcs bekeveréséhez

Többcélú szerszám a különböző talajok alapművelésére, és keverésére, vagy korábban megművelt talaj aprítására és eldolgozására. Az EDX sorozat tárcsás boronáit széles felhasználási terület jellemzi, 2,20 m és 3,30 m közötti munkaszélességgel és 10-25 cm munkamélységgel (típustól függően).

A tárcsatartók két kúpgörgős csapággyal elforgatható és cserélhető csapágyházzal szereltek, ma/ag rendszerszer. A tárcsatagok munkaszöge típustól elől és hátul hidraulikusan, vagy mechanikusan egymástól függetlenül állítható, hogy bármilyen talajon optimális munkát érjünk el. A robosztus felépítés biztosítja a megfelelő hajlító-torziós merevséget, és lehetővé teszi (ha van) a beállítást a kiegészítők széles választékával.

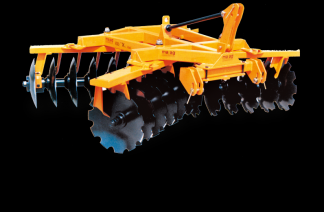

EDX 750 : A vázkeret 90x90x7 mm-es zártszelvény, a tárcsatagok 100x50x7 mm-es tartóval szereltek, szállítási helyzetbe manuálisan beforgathatók. A tárcsatengely 30x30 mm-es négyszögacél, egyenként állítható sárkaparók, tárcsák átm. 560/4,5 mm, vagy átm. 610/5 mm, 200 mm vagy 230 mm osztástávval.

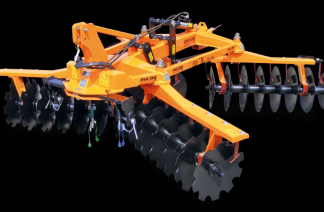

EDX 750 M : A központi váz 150x150x7 mm zártszelvény, , a tárcsatagok 100x50x7 mm-es tartóval szereltek, szállítási helyzetbe hidraulikusan beforgathatók és munkaszögük fokozatmentesen állítható. A tárcsatengely 30x30 mm-es négyszögacél, egyenként állítható sárkaparók, tárcsa átm. 560/4,5 mm, vagy átm. 610/5 mm, 200 mm vagy 230 mm osztástávval.

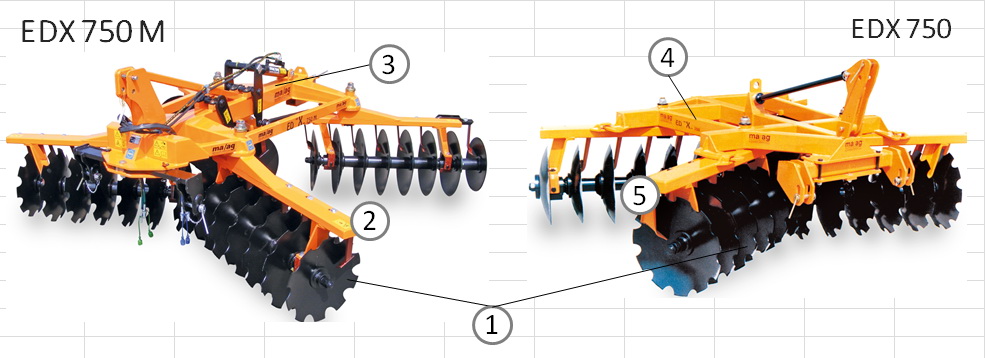

EDX 750, és M koncepció

EDX 750, és M

EDX 750 M :
1. Tárcsalap átmérő 560/4,5 mm vagy 610/5 mm (osztástáv 200 vagy 230 mm).
2. Tárcsatagok hidtraulikusan száll pozcióba csukhatók, és munkaszög is fokozatmentesen állítható.
3. Egyszelvényes központi váz

EDX 750 :
1. Tárcsalap átmérő 560/4,5 mm vagy 610/5 mm (osztástáv 200 vagy 230 mm).
5. Tárcsatagok manuálisan száll pozcióba csukhatók, és munkaszög fokozatokban függetlenül állítható
4. Keretes vázkonstrukció

MŰSZAKI ADATOK:

EDX 750 Tárcsalap osztástáv 200 mm

MODEL	TÁRCSÁK SZÁMA	MUNKASZÉLESSÉG (m)	SZÁLL. SZÉLESSÉG (m)	CSAPÁGYAZÁS (db)	TELJESÍTMÉNY IGÉNY (LE)	SÚLY (kg)	TÁRCSALAP TÁVOLSÁG (mm)	TÁRCSA ÁTMÉRŐ
EDX750 21 01	21	2.2	2.3	8	60	760	200	560/4,5
EDX750 25 01	25	2.6	2.5	8	70	830	200	560/4,5
EDX750 29 01	29	3	2.5	8	70	890	200	560/4,5

EDX 750 Tárcsalap osztástáv 230 mm

MODEL	TÁRCSÁK SZÁMA	MUNKASZÉLESSÉG (m)	SZÁLL. SZÉLESSÉG (m)	CSAPÁGYAZÁS (db)	TELJESÍTMÉNY IGÉNY (LE)	SÚLY (kg)	TÁRCSALAP TÁVOLSÁG (mm)	TÁRCSA ÁTMÉRŐ
EDX750 21 11	21	2.4	2.5	8	60	765	230	560/4,5
EDX750 21 12	21	2.4	2.5	8	70	840	230	610/5
EDX750 25 11	25	2.85	2.5	8	80	845	230	560/4,5
EDX750 25 12	25	2.85	2.5	8	90	920	230	610/5
EDX750 29 11	29	3.3	2.5	8	100	915	230	560/4,5
EDX750 29 12	29	3.3	2.5	8	110	1130	230	610/5

EDX 750 M Tárcsalap osztástáv 200 mm

MODEL	TÁRCSÁK SZÁMA	MUNKASZÉLESSÉG (m)	SZÁLL. SZÉLESSÉG (m)	CSAPÁGYAZÁS (db)	TELJESÍTMÉNY IGÉNY (LE)	SÚLY (kg)	TÁRCSALAP TÁVOLSÁG (mm)	TÁRCSA ÁTMÉRŐ
EDX750M 21 01	21	2.2	2.3	8	60	860	200	560/4,5
EDX750M 25 01	25	2.6	2.5	8	70	910	200	560/4,5
EDX750M 29 01	29	3	2.5	8	70	1100	200	560/4,5

EDX 750 M Tárcsalap osztástáv 230 mm

MODEL	TÁRCSÁK SZÁMA	MUNKASZÉLESSÉG (m)	SZÁLL. SZÉLESSÉG (m)	CSAPÁGYAZÁS (db)	TELJESÍTMÉNY IGÉNY (LE)	SÚLY (kg)	TÁRCSALAP TÁVOLSÁG (mm)	TÁRCSA ÁTMÉRŐ
EDX750 M 21 11	21	2.4	2.5	8	60	930	230	560/4,5
EDX750 M 21 12	21	2.4	2.5	8	70	1000	230	610/5
EDX750 M 25 11	25	2.85	2.5	8	70	950	230	560/4,5
EDX750 M 25 12	25	2.85	2.5	8	80	1080	230	610/5
EDX750 M 29 11	29	3.3	2.5	8	80	1100	230	560/4,5
EDX750 M 29 12	29	3.3	2.5	8	100	1210	230	610/5
