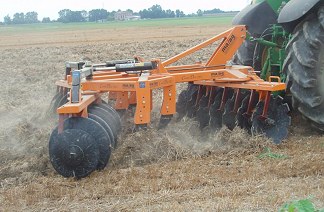

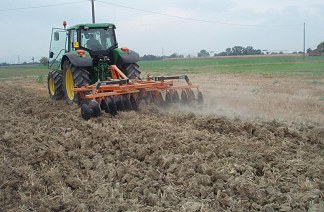

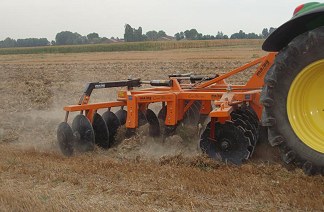

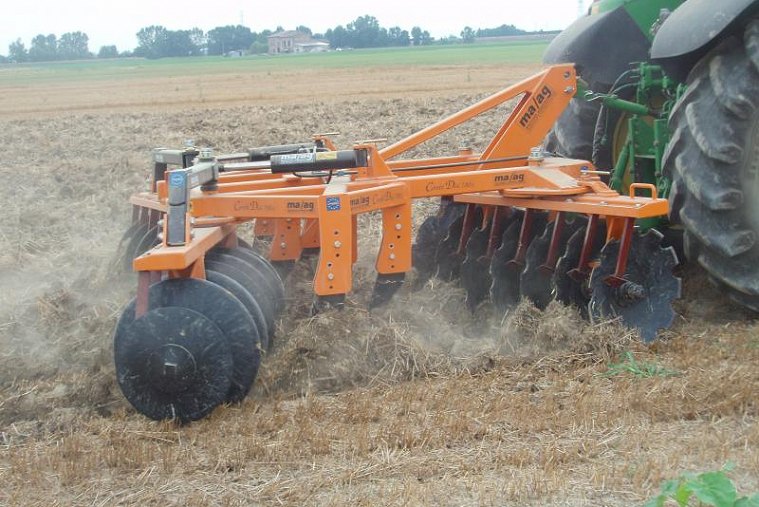

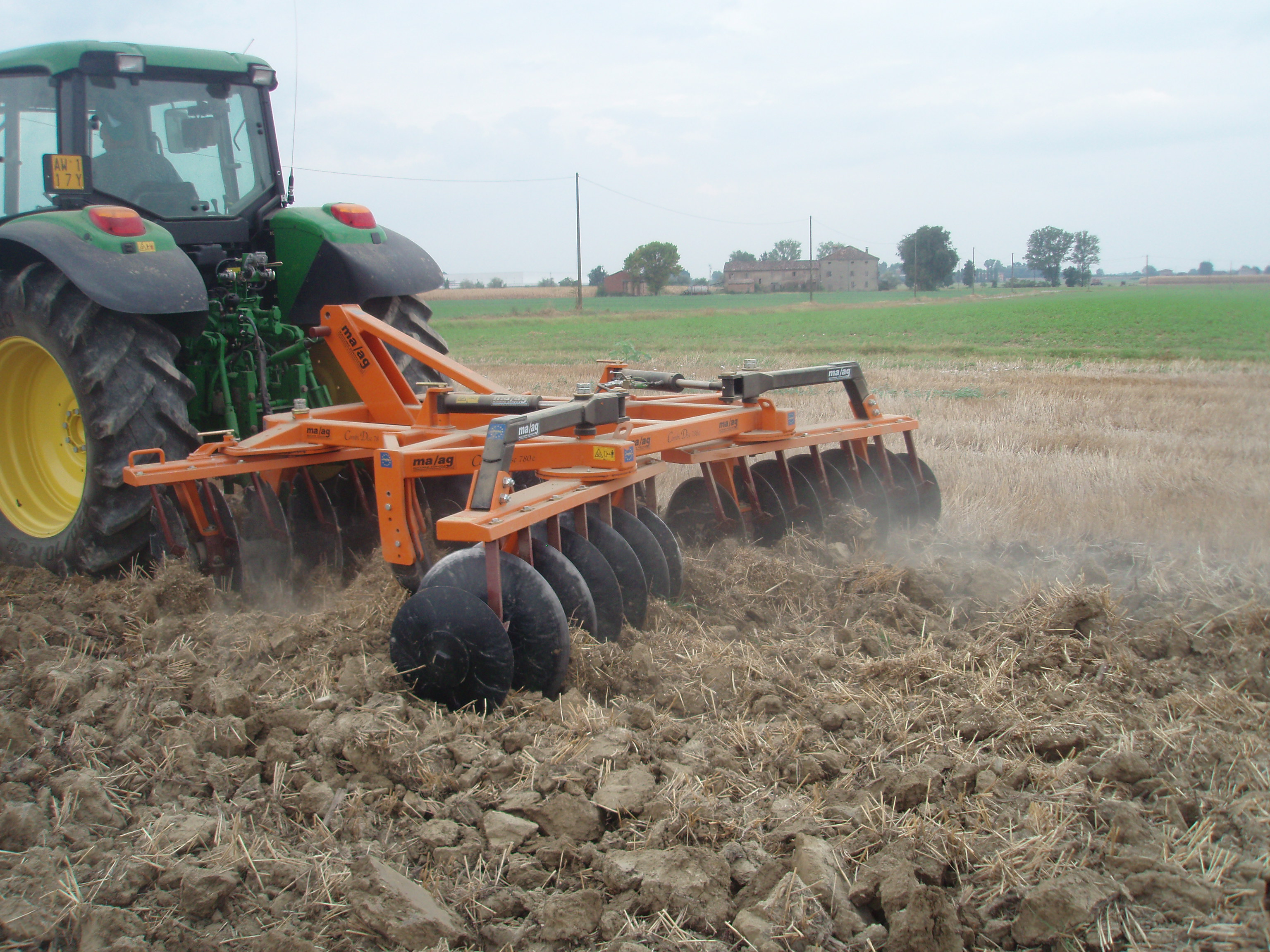

MAAG EDX 780M/780CM 2,8-4,0 m



Függesztett többcélú eszköz kötött talaj megmunkálására és keverésére, vagy korábban megművelt talaj aprítására és eldolgozására. Az EDX sorozat tárcsás boronáit széles felhasználási terület jellemzi, 2,40 m és 4,0 m közötti munkaszélességgel és 10-25 cm munkamélységgel (típustól függően).

A tárcsatartók két kúpgörgős csapággyal elforgatható és cserélhető csapágyházzal szereltek, ma/ag rendszer. A tárcsatagok munkaszöge az EDX 780 M nél elől és hátul hidraulikusan, egymástól függetlenül állítható, hogy bármilyen talajon optimális munkát érjünk el. A robosztus felépítés biztosítja a megfelelő hajlító-torziós merevséget, és lehetővé teszi (ha van) a beállítást a kiegészítők széles választékával.

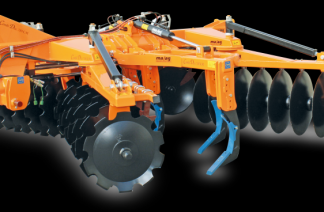

EDX 780 CM : Központi váz acél zártszelvény 200x200x8 mm, a lazítókések vázszelvénye 100x100x10 mm-es zártszelvény, a tárcsatagok zártszelvény tartója 140x70x7 mm, A tárcsatengely 40x40 mm-es négyszögacél, A tárcsatagok nyitás, zárása és munkaszög állítása hidraulikus. A lazítókések mélységállítása manuális hidraulikus felcsuklás a szállítási pozícióhoz. A tárcsalapok mérete átm. 610/5 mm vagy 660/6 mm, vagy 710/7 mm elől csipkés hátul sima lapokkal.

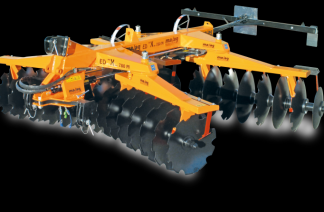

EDX 780 M : A váz acél zártszelvény 180x180x8 mm, a tárcsatagok zártszelvény vázkeresztmetszete 140x70x7mm. A tárcsatengely 40x40 mm-es négyszögacél, A tárcsatagok nyitás, zárása és munkaszög állítása hidraulikus. A tárcsalapok mérete átm. 610/5 mm vagy 660/6 mm, elől csipkés hátul sima lapokkal.



EDX 780 CM :
1. Tárcsalap átmérő 610/5 vagy 660/6 mm / Speciális kivitel elől 660, hátul 610 mm (osztástáv 230 vagy 270 mm) Speciális kivitel elől 710mm 270mm-es osztással, hátul 660 mm 230 mm-es osztással.
2. Középmély lazítókések mechanikus mélységűllítással, hidr. felcsukható kivitel.
3. Tárcsatagok száll pozcióban becsukhatók, és munkaszög állítás hidraulikus

MŰSZAKI ADATOK:
EDX 780 M Tárcsalap osztástáv 230 mm

MODEL	TÁRCSÁK SZÁMA	MUNKASZÉLESSÉG (m)	SZÁLL.SZÉLESSÉG(m)	CSAPÁGYAZÁS (db)	TELJESÍTMÉNY IGÉNY (LE)	SÚLY(kg)	TÁRCSALAP TÁVOLSÁG (mm)	TÁRCSA ÁTMÉRŐ
EDX780M 21 12	21	2.4	2.5	8	110	1640	230	610/5
EDX780M 21 13	21	2.4	2.5	8	120	1760	230	660/6
EDX780M 25 12	25	2.85	2.5	8	130	1750	230	610/5
EDX780M 25 13	25	2.85	2.5	8	140	1890	230	660/6
EDX780M 29 12	29	3.3	2.5	8	150	1855	230	610/5
EDX780M 29 13	29	3.3	2.5	8	160	2030	230	660/6
EDX780M 33 12	33	3.75	2.5	8	170	2010	230	610/5
EDX780M 33 13	33	3.75	2.5	8	180	2180	230	660/6
