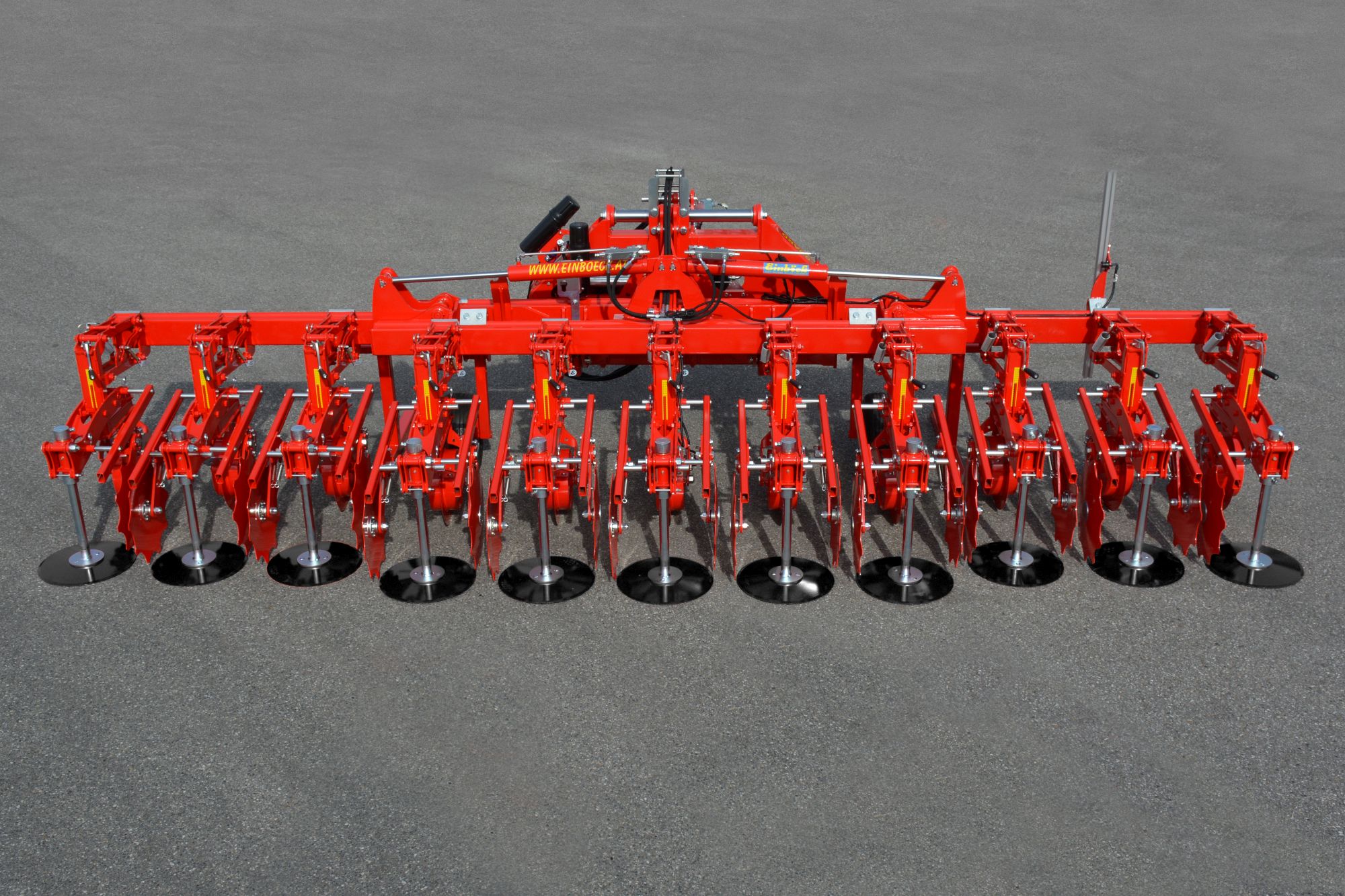

- Tárcsás kultivátor

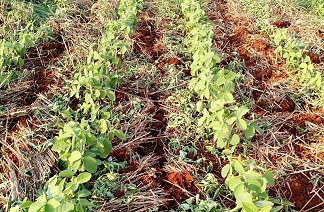

- Kapálás talajtakaróban

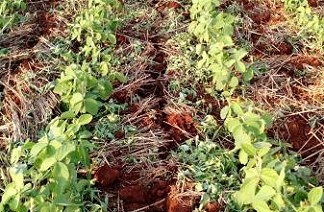

- Tökéletes mechanikus gyomirtás

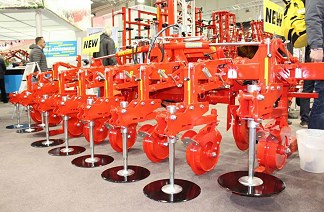

- Tárcsás kapatest

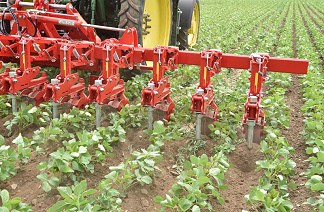

- Közvetlenül a felszín alatt működik

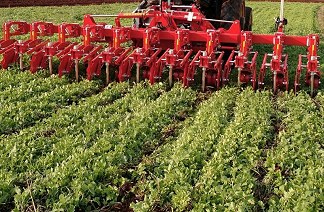

- Használata speciális kultúrákban

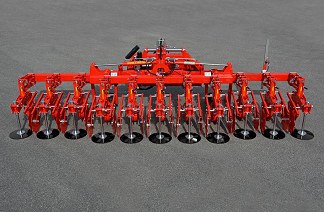

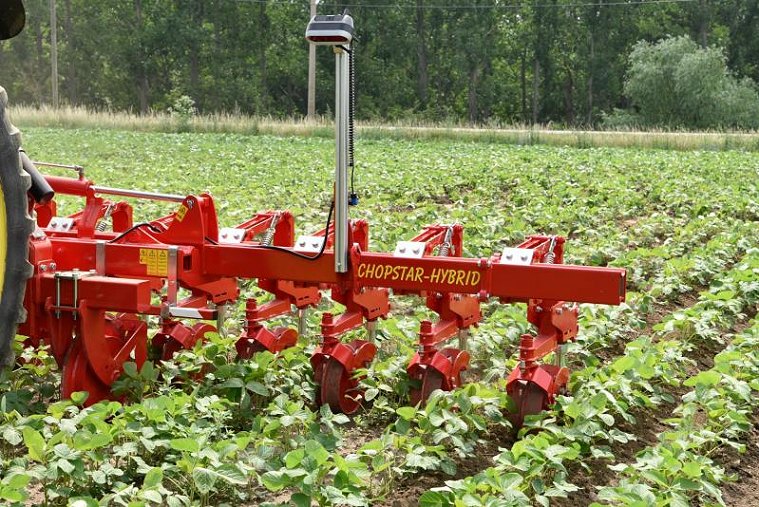

A CHOPSTAR-HYBRID tárcsás kultivátor tökéletes megoldás a mulcsban lévő gyomok aprítására. A kapatestekre lapos tárcsák vannak felszerelve, amelyek szabadon foroghatnak. Ezek a tárcsákközvetlenül a felszín alatt vágják át a talajt. Ez átvágja a gyomok gyökereit, vagy feldarabolja a gyomokat közvetlenül a felszín alatt és a talajtakaró réteg alatt. Opcionálisan a tárcsák elé tarélyos támkerekek szerelhetők, amelyek belevágnak a talajba és a mulcsrétegbe, és garantálják a tárcsák zökkenőmentes és eltömődés nélküli működését.
Ez a kultivátor a legjobb választás speciális növényekhez, zöldségtermesztéshez és nagy levéltömegű növényekhez is, mivel a termés károsítása nélkül képes a levelek alatt dolgozni. A lapos tárcsák és a tarélyos támkerekek használatával még sok gyom esetén sem tömődik el a gép, ahogyan ez a kapáknál előfordulhat. A kapálási folyamat így problémamentesen végrehajtható.
CHOPSTAR HYBRID koncepció
ELŐNYÖK
A kapálás előnyi
A kapálás a növény számára nyújtott előnyökön túl (víztakarékosság, gyomszabályozás, kéregtörés, talajlevegőztetés,...) a talaj számára is számos előnnyel jár (tápanyag-mobilizáció, kapillárisok megtörése, műtrágya bedolgozása,...) ill. a környezet. Ezáltal csökken vagy elkerülhető a gyomirtó szerek és hatóanyagok használata, védik a vízet és a biodiverzitást, és nő a talaj termékenysége.
Erős vázkeret nagy terhelésekhez
A stabil eszközkeret, amelyre a kapatest paralelogrammákat rögzítik, merev vagy hidraulikusan felcsukható kivitelben kaphatók. A speciális Einböck profilcső-váz lehetővé teszi a kapatest paralelogrammák gyors és egyszerű szerelését. A váz különleges formájának köszönhetően a vázon nincsenek kifáradási pontok, még sok kapálási szezon után sem. Ezenkívül gyorsan és fokozatmentesen beállíthatók a különböző sortávolságok.

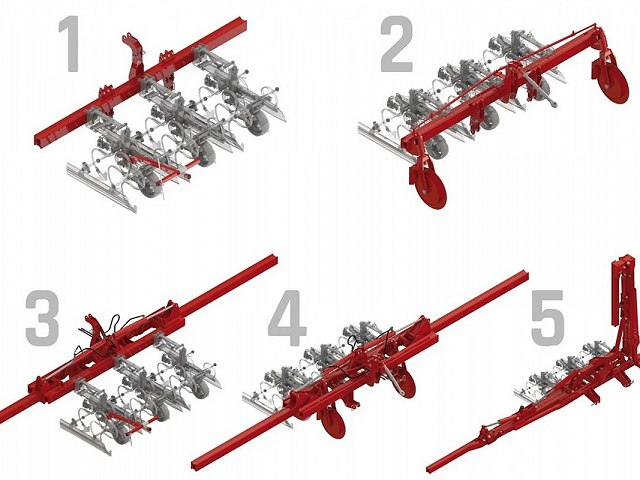

1. Ftont váz merev kivitel
2. Hátsó vázkeret merev kivitel felsőkar kormányzással
3. Hidraulikusan felcsukható Front kivitel
4. Hidraulikusan felcsukható Hátsó kivitel felsőkar kormányzással
5. Hátsó kivitel "paket" csukással a kis szállítási szélességhez, nagy munkaszélességű gépaknél
2. Hátsó vázkeret merev kivitel felsőkar kormányzással
3. Hidraulikusan felcsukható Front kivitel
4. Hidraulikusan felcsukható Hátsó kivitel felsőkar kormányzással
5. Hátsó kivitel "paket" csukással a kis szállítási szélességhez, nagy munkaszélességű gépaknél

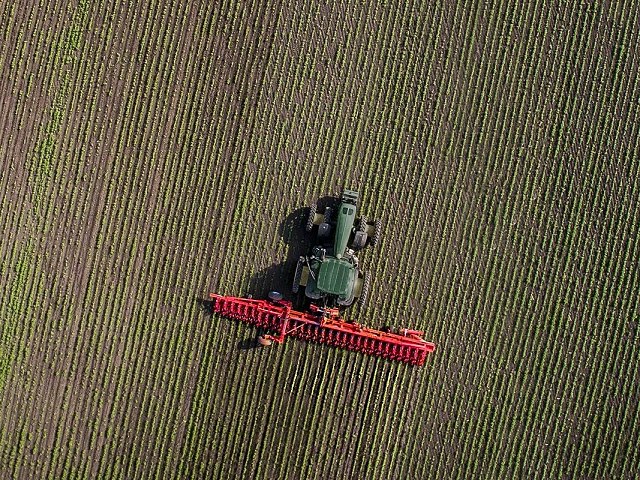

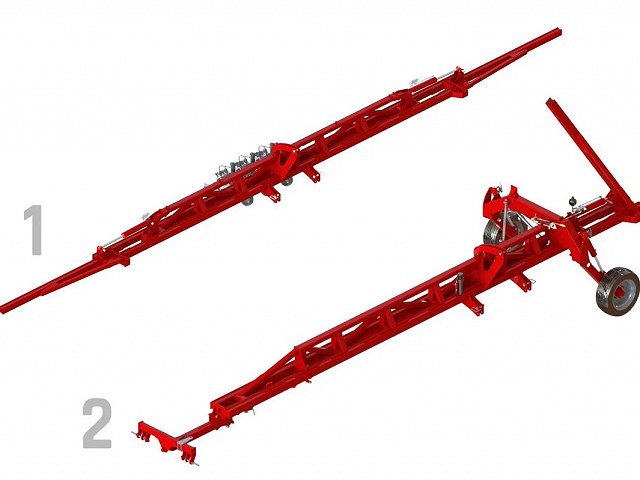

Vázkeret XXL kivitelben
A nagy munkaszélességekhez (pl. 72 sor gabona, 24 sor cékla, 16 sor kukorica) a gépek két különböző változatban kaphatók:
1. Hátsó vázkeret kivitel extra széles középső elemmel(szállítási szélesség 3 m felett)
2. Hátsó vázkeret kivitel hosszvontató berendezéssel(szállítási szélesség 3 m alatt)
Erősített, hosszú paralelogrammák (XL változat)
A széles paralelogrammák behúzás erősítéssel és tartós Farmflex támkerekekkel vannak felszerelve. A paralelogramma a csuklópontokon állítható, így akár évek múlva is maximális oldalstabilitást és ezáltal kapálási pontosságot garantál.

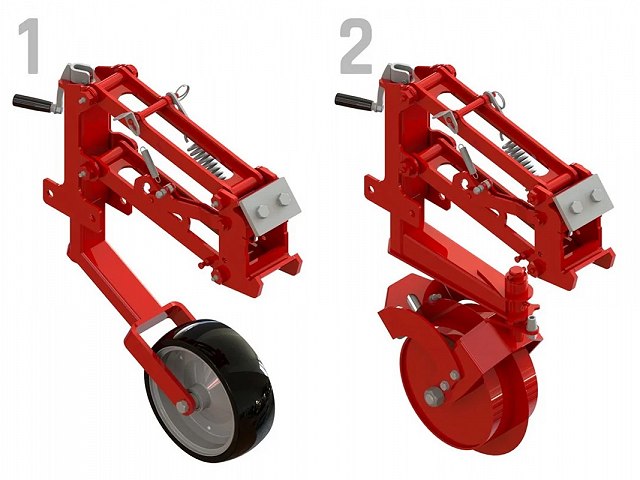

1. Parallelogram Farmflex támkerékkel (standard)
2. Acélból készült kormányozható tarélyos támkerékkel (opcionális)
2. Acélból készült kormányozható tarélyos támkerékkel (opcionális)
A hosszú paralelogrammák elegendő mozgásteret és magasságkompenzációt biztosítanak minden elem számára, még egyenetlen felületeken, lejtőn vagy mélyedésekben is. A három fokozatban állítható behúzórugó biztosítja a kapatestek jobb behatolását még erősen kérges talajon is, és nagyobb munkasebességet tesz lehetővé anélkül, hogy az elemek rezegnének vagy ugrálnának.

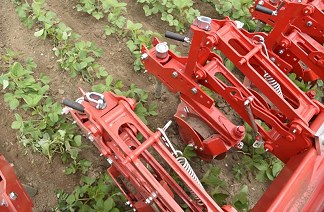

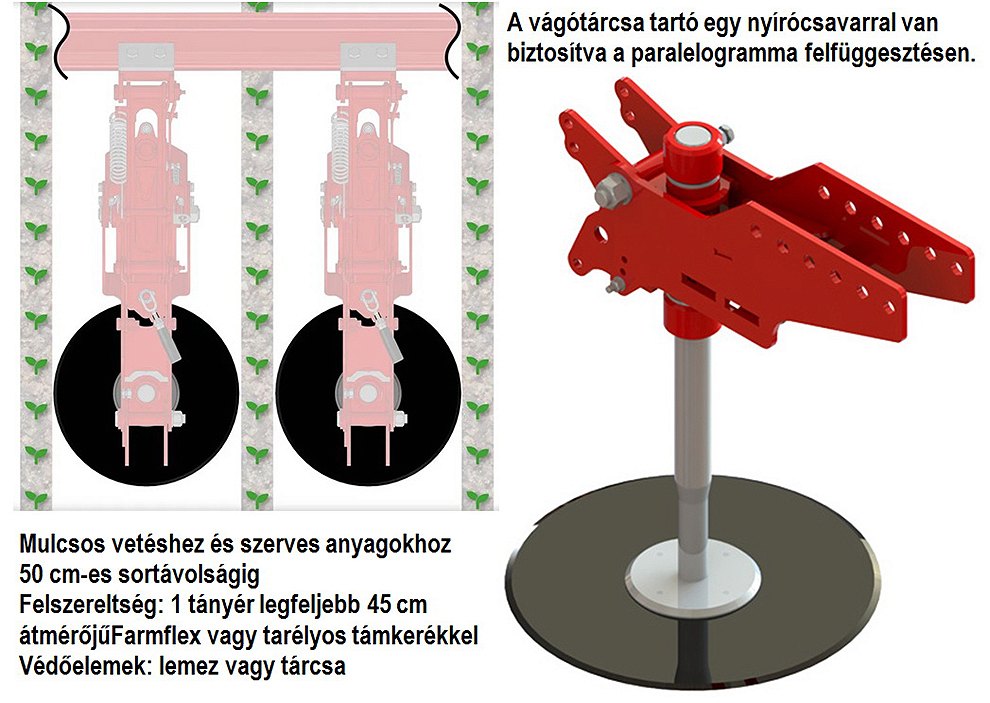

Hibrid kapatest vízszintes vágótárcsákkal
A sorközt teljes felületén vízszintes vágótárcsa vágja át, így minden gyom gyökere le van vágva. A vágótárcsák tartója a paralelogrammához van rögzítve, hogy az szabadon foroghasson. Ennek eredményeként a kapatest öntisztító, és így megakadályozza az eltömődést. Túlterhelés ellen nyírócsavarral van biztosítva. Opcionálisan a Farmflex támkerék kapáláskor kormányozható tatályos fém támkerékre cserélhető, aminek az az előnye, hogy a vízszintes tárcsatartó előtt átvágja a szerves anyagot, így tovább csökkentve az eltömődés veszélyét. A hibrid kapálóelemmel akár 50 cm-es sortávolság is művelhető.

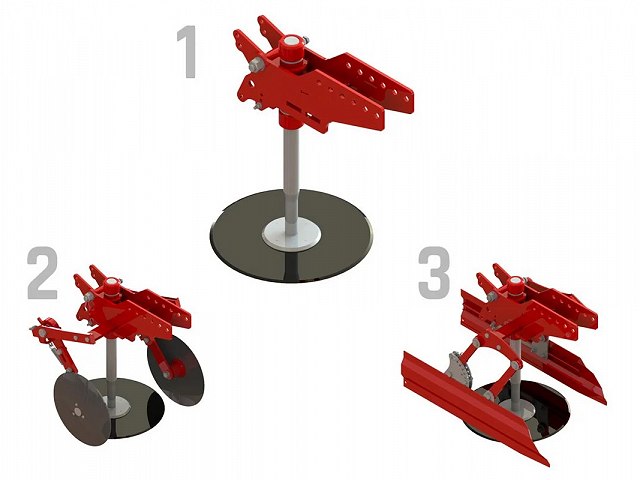

1. Vágótárcsa elem
2. Védőtárcsák (opcionális)
3. Védőlemezek (opcionális)
2. Védőtárcsák (opcionális)
3. Védőlemezek (opcionális)

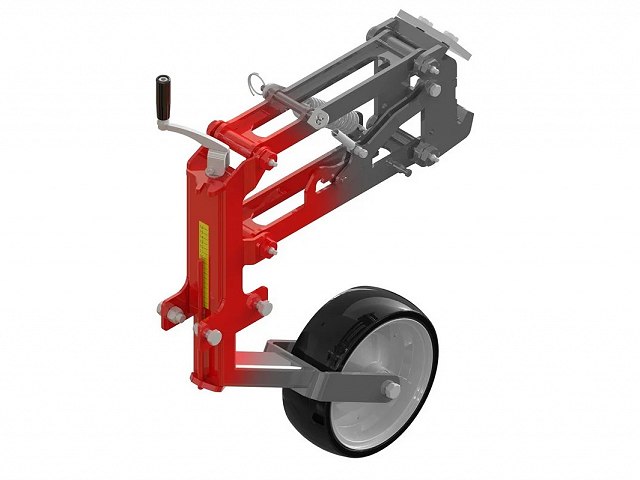

A munkamélység fokozatmentes beállítható
A kapabetét munkamélysége a támkerék orsójával folyamatosan állítható. Így a kapa milliméteres pontossággal állítható, és pontosan tartható a tökéletes munkamélység. Egy skála mutatja a megfelelő beállítást. Minden paralelogrammát egyenként kell beállítani, mert például a traktor nyomvonalát általában mélyebbre kell kapálni, vagy mélyebb sávokat kell kiegyenlíteni.

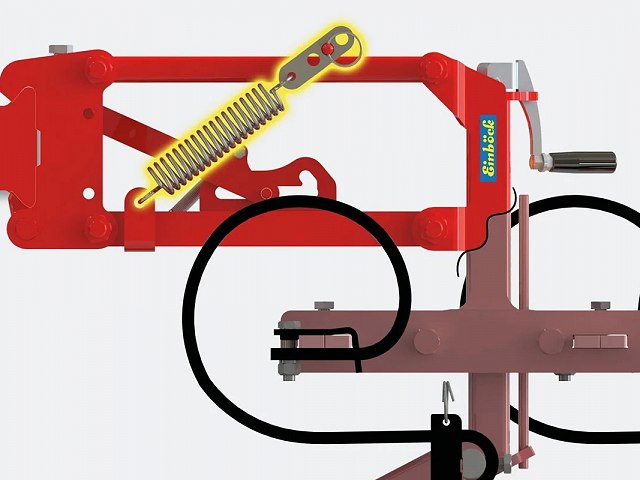

A kapatestek nagy behúzó erővel
Minden Einböck paralelogrammára alapfelszereltségként háromfokozatú állítható behúzórugó van felszerelve. A behúzóerő kapaelemenként legfeljebb 105 kg (felszereltségtől, munkahelyzettől és rugó előfeszítéstől függően). Ezek az állítható rugók biztosítják, hogy a kapatestek még nagy sebességnél is egyenletesen fussanak, és biztonságosan behatoljanak kemény és kérges talajba is.

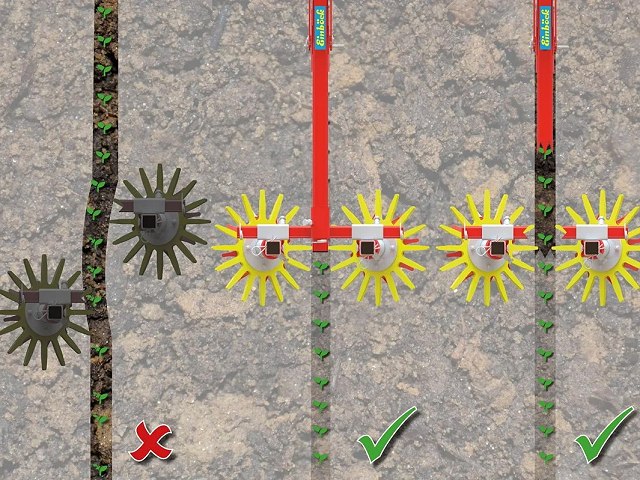

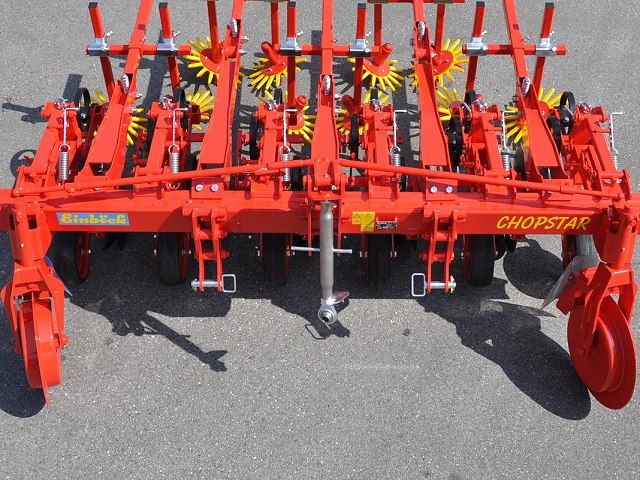

Az ujjas kapacsillag beépítése
A kiegészítő opcióként elérhető ujjas kapacsillag a kapastest által nem megmunkált szalag feltörésére szolgálnak (a növények között is), és a korai növekedési szakaszban redukálják irtják ott a gyomokat. A két csillag párhuzamos elrendezése a sor két oldalán egy külön tartón, valamint a talajhoz való kiváló alkalmazkodása által a tartókonzol rugónak köszönhetően redukálja a gyomállományt - a haszonnövény és különösen annak gyökerei sértetlenek maradnak.
Automatikus felső lengőkaros kormányzás
A hátsó kultivátorok alapfelszereltségként automatikus felső lengőkaros kormányzással vannak felszerelve. Ez pontos kapálást biztosít még 6%-os lejtőkön. A kultivátor pontosan a traktor nyomvonala mögött fut, még kanyarodáskor is. A kormányzás a felső függesztőkaron és a tatélyos témkerekeken keresztül történik, a készüléket nem kell a traktoron cipelni. Ezért helyzetszabályozással és szabadon lengő alsó függesztőkarokkal használható (kb. 7 cm oldalanként).

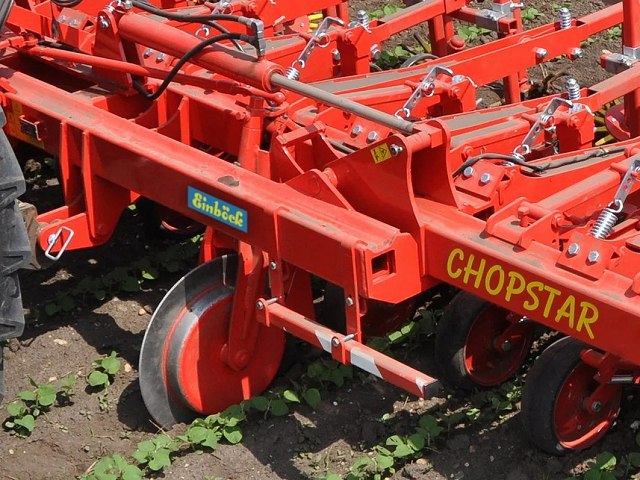

Tarélyos támkerekek felső lengőkaros kormányzással
A tarélyos támkerekek biztosítják a kultivátor optimális vezetését és stabilitását lejtőn. A traktor első kerekei nem tehermentesülnek, mert a gép súlyát a karimás kerekek viszik. A karimás kerekek segítenek megakadályozni a gép elsodródását, különösen lejtőn. A sárkaparók biztosítják, hogy a tarélyos támkerekek ne tömődjenek el.

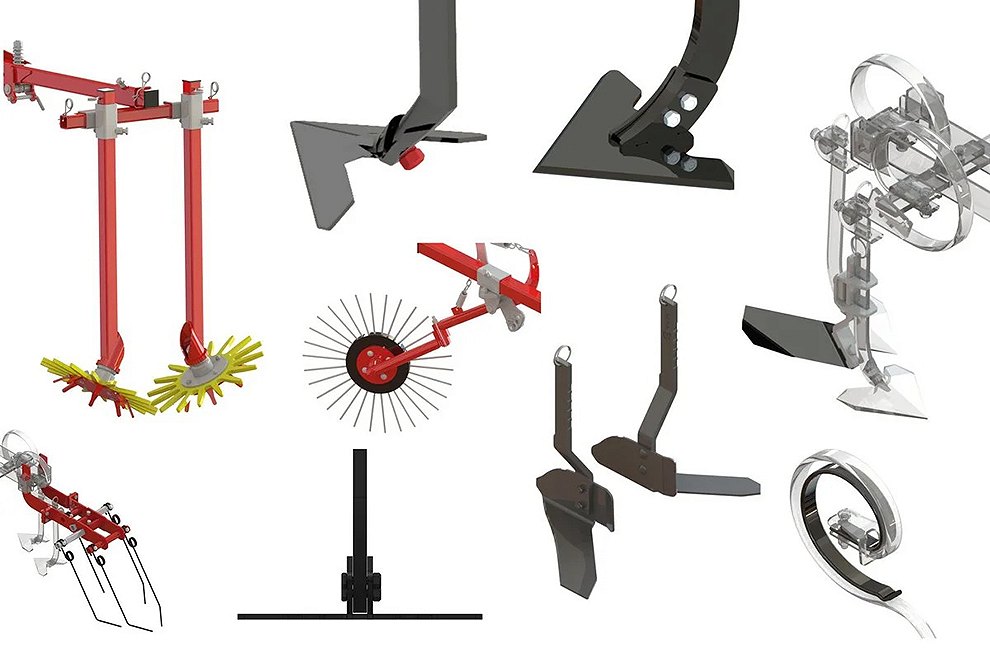

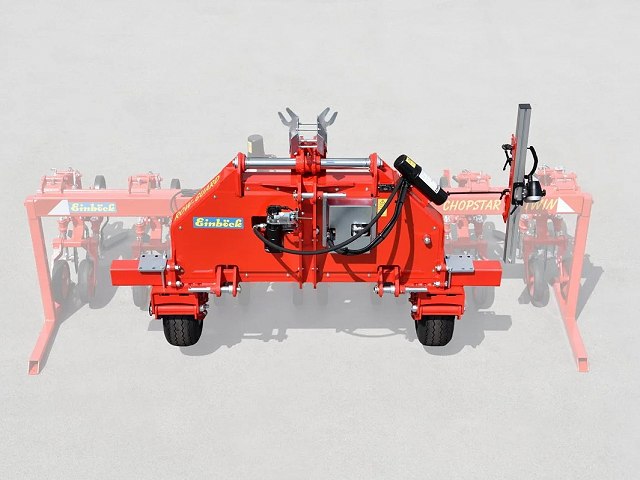

Kiegészítő lehetőségek, mint például utánfutó elemek, GPS kapaelem kiemelés, kamerakormányzás, töltögetőszerszámok stb.
Számos jól átgondolt kiegészítő opció tesz minden Einböck kultivátort egyedileg adaptált eszközzé. Minden gép egyedileg kialakíthtó az adott körülményekhez, terményekhez vagy talajviszonyokhoz. Minden opció megtalálható a "Kiegészítők" alatt.
Az fotók és képek lehetséges variációkat és különleges felszerelésekt is ábrázolnak. A tényleges gép konfigurációt eltérhet az itteni ábrázolástól.
MŰSZAKI ADATOK:
Magyarázat:
1. az alapfelszereltségben - a sortávolságtól függően
2. hidraulikus afelcsukható - hármtészes vázkeret
3 hidraulikusan felcsukható - paket csukás, 4 db 18x8,50 gumikerék felső lengőkaros kormány helyett Cat. II 18 sorral, Cat. III 24 sorral
4. 4db tarélyoa támkerék a felső lengőkaros kormány helyett és 1 gumi támasztókerék a külső szárnyon
5. 2 db tarélyos támkerék a felső lengőkaros kormány helyett és 1 gumi támkerék a külső szárnyon
6. 4db tatélyos támkerék felső lengőkar kormányzás helyett
7. LE/kW specifikáció csak az alapfelszereltségre vonatkozik8. köztes tartó a kormányzott kerekekhez
A műszaki adatok és méretek hozzávetőlegesek és nem kötelező érvényűek. Fenntartjuk a jogot a kivitelezésben és a kialakításban történő változtatásokra.
Típus / munkjaszélesség | Szállítási szélesség | Vázszélesség (m) / Kat. | Kapák száma | Kapatestek száma | Telj. Igény LE/kW | Súly kg kb. |
---|---|---|---|---|---|---|
Hátsó kultivátor védőelemek nélkül | ||||||
EHH 6-soros MEREV 8 | 3 | 3,2 / II | 7 | 7 | 60/44 | 660 |
EHH 8-soros HG 2 | 3 | 3,8 / II | 9 | 9 | 70/51 | 990 |
EHH 12-soros HG 2 | 3.05 | 5,6 / II | 13 | 13 | 90/66 | 1360 |
EHH 15-soros HG 2,5 | 3 | 6,95 / II | 16 | 16 | 100/99 | 1760 |
EHH 18-soros HG 2,5 | 4.8 | 8,3 / III | 19 | 19 | 130/96 | 2120 |
EHH 18-soros HG 3 | 3 | 8,3 / III | 19 | 19 | 130/96 | 2310 |
EHH 24-soros HG 2, 4 | 6.7 | 11 / III | 25 | 25 | 160/118 | 2700 |
EHH 24-soros HG 3 | 4.2 | 11 / III | 25 | 25 | 160/118 | 2910 |
1. az alapfelszereltségben - a sortávolságtól függően
2. hidraulikus afelcsukható - hármtészes vázkeret
3 hidraulikusan felcsukható - paket csukás, 4 db 18x8,50 gumikerék felső lengőkaros kormány helyett Cat. II 18 sorral, Cat. III 24 sorral
4. 4db tarélyoa támkerék a felső lengőkaros kormány helyett és 1 gumi támasztókerék a külső szárnyon
5. 2 db tarélyos támkerék a felső lengőkaros kormány helyett és 1 gumi támkerék a külső szárnyon
6. 4db tatélyos támkerék felső lengőkar kormányzás helyett
7. LE/kW specifikáció csak az alapfelszereltségre vonatkozik8. köztes tartó a kormányzott kerekekhez
A műszaki adatok és méretek hozzávetőlegesek és nem kötelező érvényűek. Fenntartjuk a jogot a kivitelezésben és a kialakításban történő változtatásokra.
