- A bevált REISCH-féle professzionális minőség
- 10 év alvázgarancia merzőgazdasági felhasználás esetén.
- Kis kanyarodási sugár.
- Nyugodt futási tulajdonságok
- Optimális vontatás
- Egyénre szabott
- A korrózióvédelem és festés páratlanul magas minőség

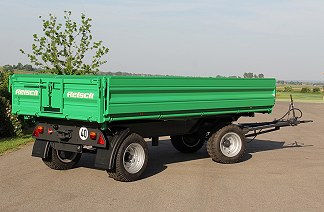

A SZÁLLÍTÁSBAN PROFI RD sorozat, a mezőgazdasági és haszongépjármű-részleg közötti szinergia eredménye. Semmilyen más termékcsoporttal nem lehet szorosabb kapcsolatot teremteni a haszongépjárművel, mint az RD - 180 - RD - 240 típusokkal. Robot hegesztett vázszerkezetű tömített forgózsámollyal 8 zsírozási ponttal, több rugólapos - parabolikus rugózás valamint a túlméretezett tengelyek és fékek sokéves fejlesztés eredménye, és garantálják a biztonságot az utakon. Az egyre növekvő távolságok, tömegek és sebességek a legmagasabb követelményeket támasztják a járművel és az anyaggal szemben. Több évtizedes tapasztalat alapján a haszongépjármű-részlegben a REISCH nagyon jól ismeri ezeket a követelményeket, és kiválóan ki tudja alkalmazniazokat.

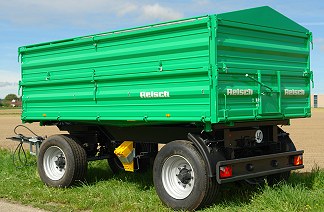

REISCH RD kéttengelyes jellemzők
ELŐNYÖK
ALVÁZKONSTRUKCIÓ a legmagasabb igényekhez
KOMPROMISSZUMOK NÉLKÜL

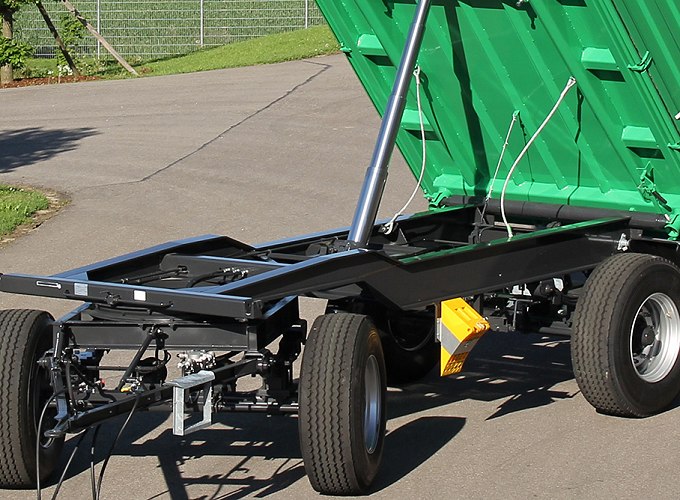

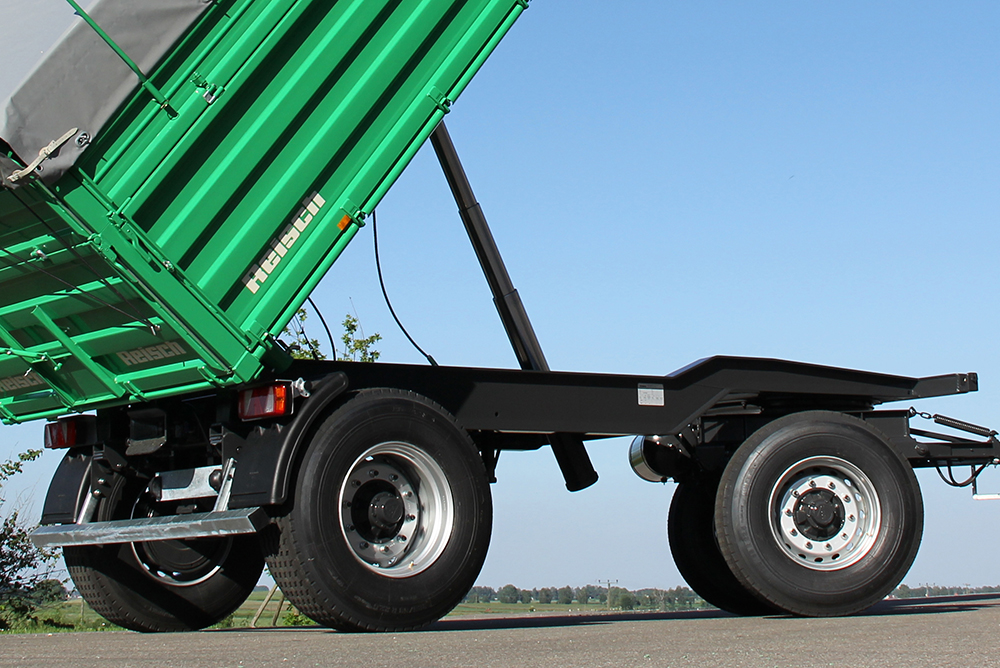

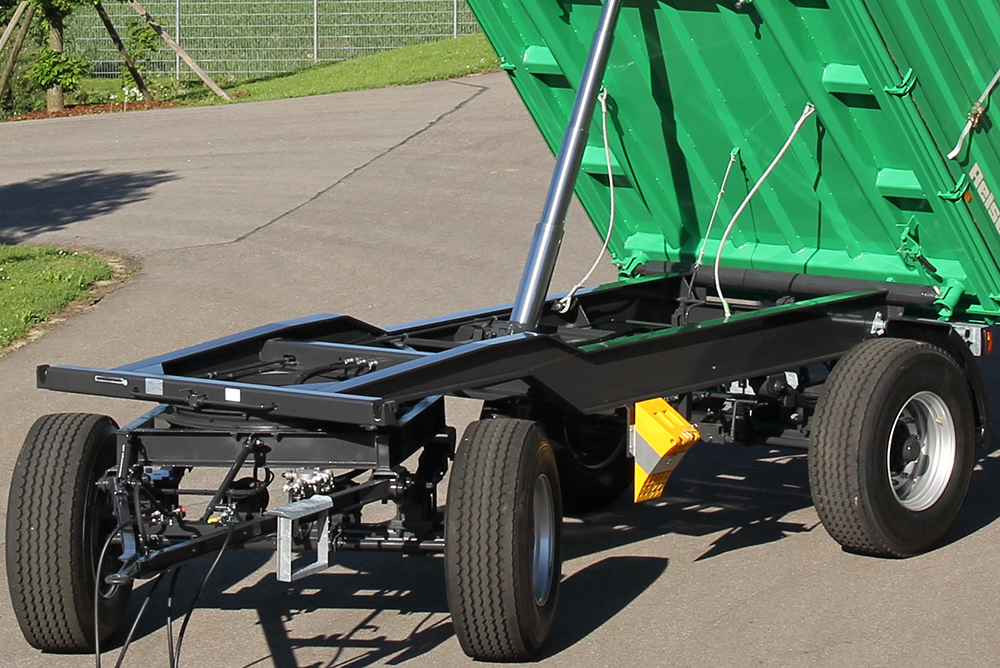

NAGY SZILÁRDSÁGÚ KERETSZERKEZETE a hajlított duplatartós kivitelben maximális stabilitást biztosít a legnehezebb üzemi körülmények között is. Ezt a vázszerkezetet évek óta használják a haszongépjárművek ágazatában is
A párhuzamos vázkeret elején és hátulján található TÚLMÉRETETT BILLENTŐCSAPOK garantálják az optimális terheléselosztást oldalra billenéskor. A billentő tartóknak a vázszerkezetbe való integrálásával sikerült a jármű tömegközéppontját lejjebb vinnünk, így garantálva az optimális vezetést és stabilitást.

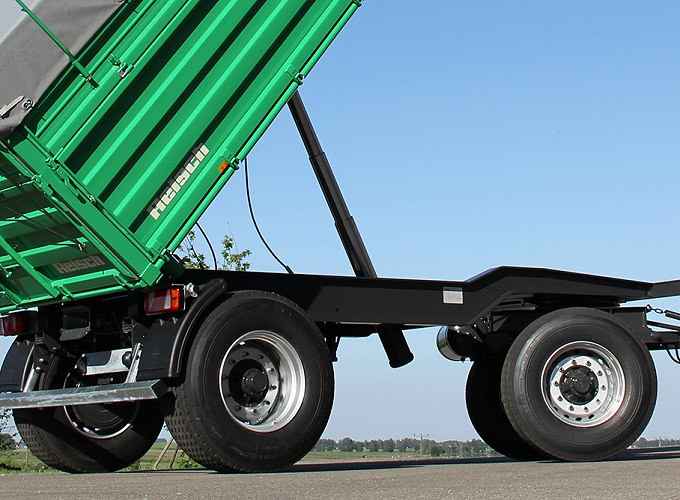

MAXIMÁLIS EMELŐERŐ ÉS 50°-OS DÖNTÉSSZÖG, amit a túlméretezett és kardáncsuklós billentő munkahenger henger garantál. A haszongépjármű-szektorban mindig kipróbált és tesztelt módon a billenő folyamat egyetlen billenőhengerrel történik. Ez a kialakítás biztosítja a biztonságos billentést a legnehezebb rakományokkal is
FUTÓMŰ a legmagasabb igényekhez
40 km/h – AZ ÖN BIZTONSÁGÁÉRT

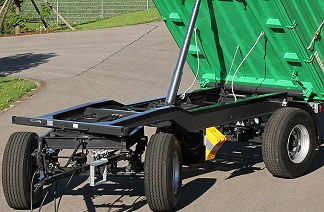

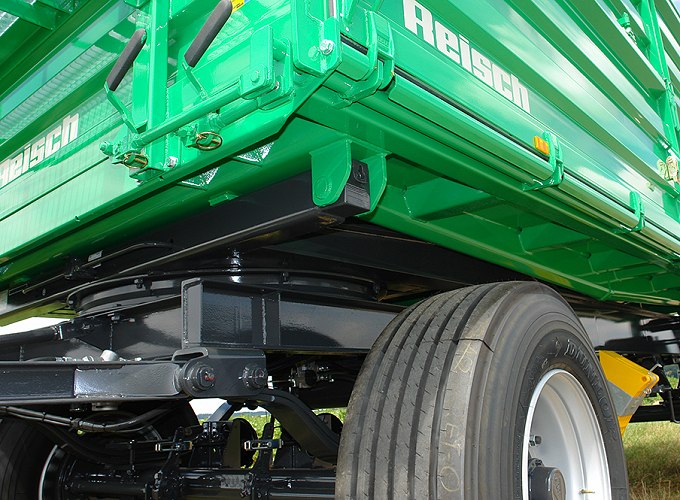

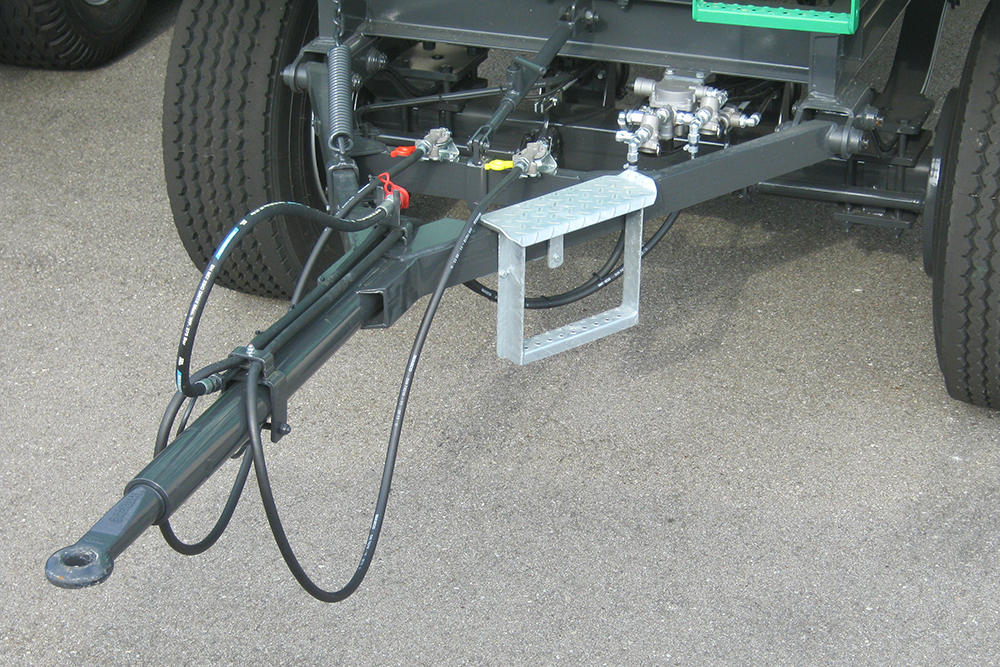

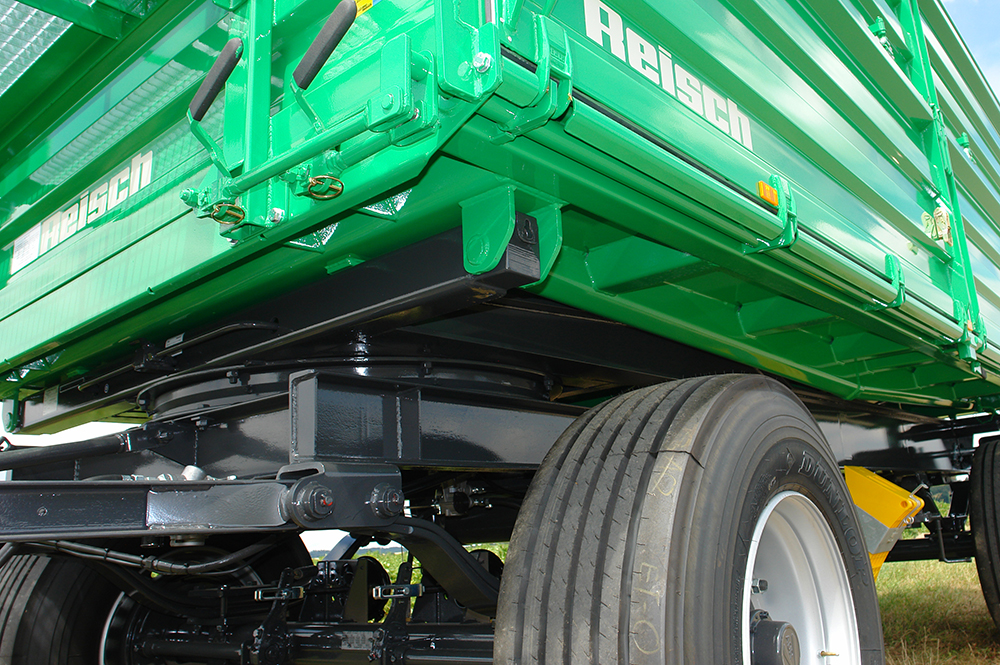

A KÖRBEFORGATHATÓ FORGÓZSÁMOLY VÁZKERET nagy szilárdságú forgózsámollyal optimális manőverezhetőséget tesz lehetővé a legszűkebb helyeken is. A tömített forgózsámoly 8 zsírzógombbal és a 27 tonnás vonórúd maximális stabilitást és megbízhatóságot garantál (RD-80 és RD-100-ig - 18 tonnás vonórúd és forgózsámoly 3 zsírzógombbal)

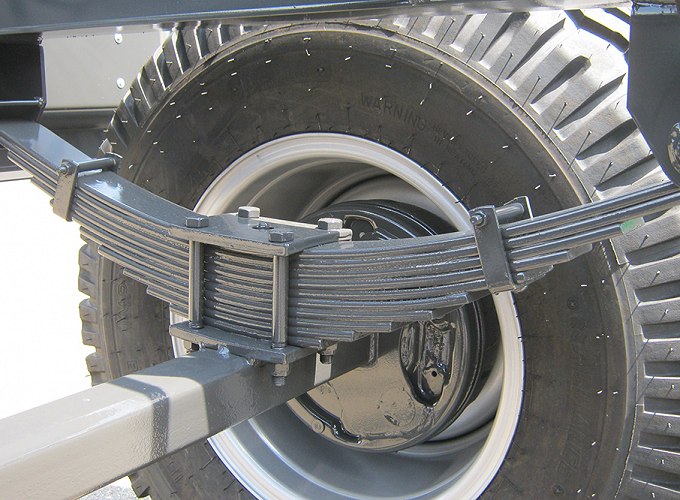

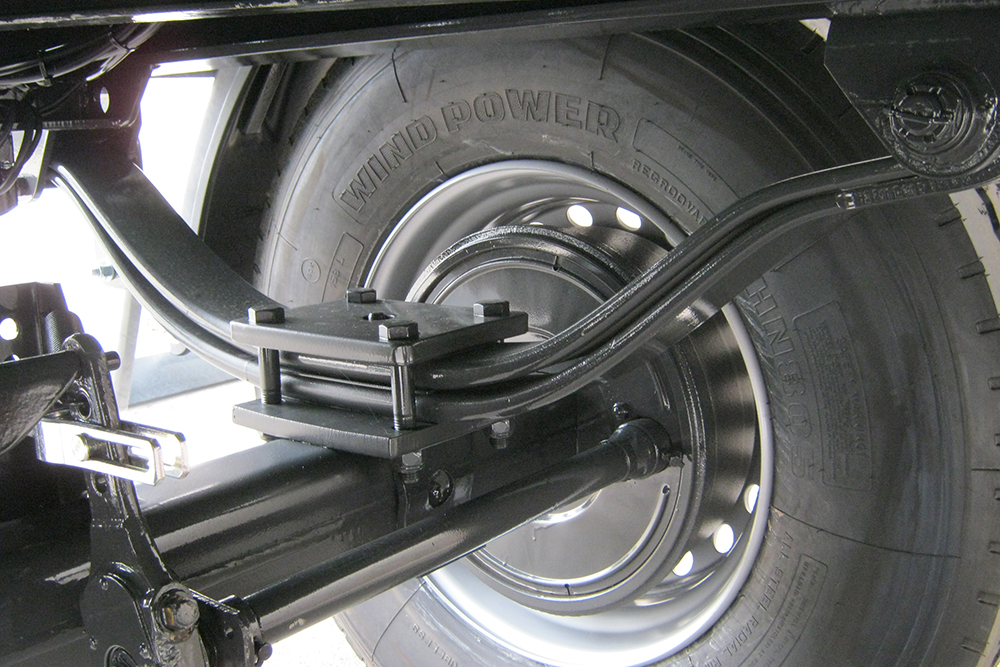

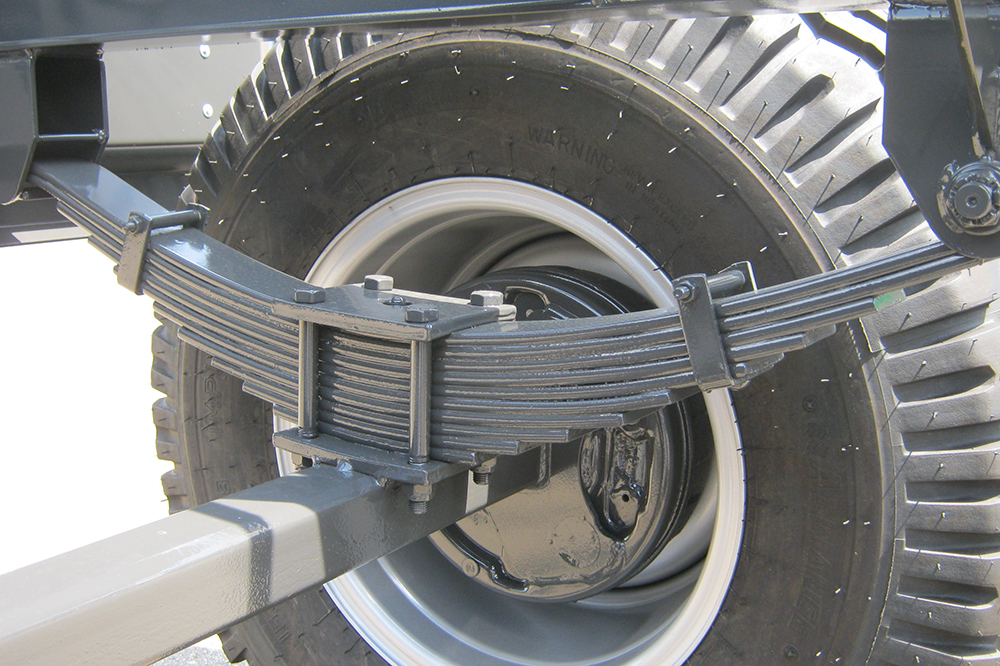

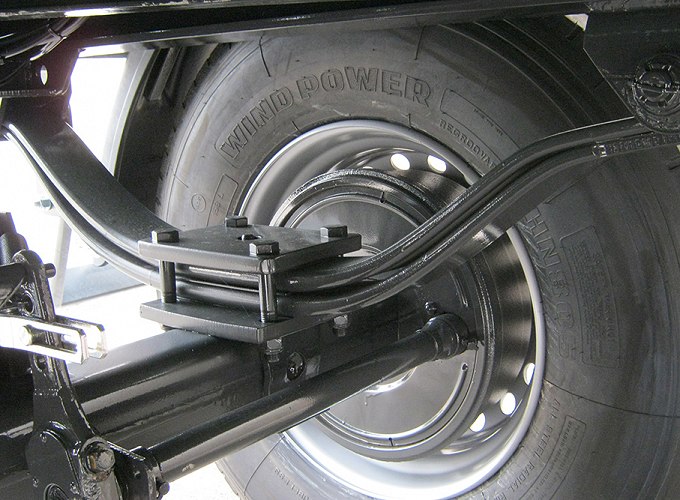

A PARABOLIKUS LAPRUGÓ FELFÜGGESZTÉSŰ TENGELYEGYSÉGEK nyugodt futást és stabilitást garantálnak. A sok éven át kipróbált, kiváló minőségű alvázelemek garantálják a biztonságot és a kényelmet a mindennapi használat során. Extraként 3 lapos parabolikus rugózást kínálunk, amely a 385/55-22,5 méretű abroncsokkal kombinálva 75 mm teljes magasságot takarít meg.
AZ ÖN BIZTONSÁGÁÉRT – 40 KM/Ó VÁLTOZAT MINDEN JÁRMŰNÉL. A folyamatosan növekvő sebességnek és össztömegnek köszönhetően az összes futómű-alkatrészt 40 km/ó-s változatban kínáljuk ( technikailag a 60 km/ó sebességre gyártott alváz futómű kivitel). A 2 vezetékes légfék ALB vezérlővel és a tengely rudazat állítókkal az RD-100.450 től a járművek alapfelszereltsége.
BILLENTŐ PLATÓVÁZ, kemény használathoz
ERŐS ÉS MEGBÍZHATÓ
A KÚPOS HOSSZ- ÉS KERESZTMEREVÍTÉSEKKEL kialalított PLATÓVÁZ KONSTRUKCIÓ garantálja a biztonságot a legnagyobb terhelés mellett is. A nagy teherbírású, speciálisan a plató vázkerethez hajtogatott profil egyedülálló stabilitást és torziós merevséget biztosít.
ÁTMENŐ KERESZTMEREVÍTÉSEK AZ OLDALFAL ZSANÉROKIG biztosítják az optimális teherátvitelt a billenőplató legkülső pontjáig. A haszongépjármű-szektorban szerzett sokéves tapasztalatnak köszönhetően lehetővé vált egy csökkentett tömegű platószerkezet kialakítása nehéz üzemi körülményekhez.
AZ OLDALFAL SZEGÉLYEN NINCS SZENNYEZŐDÉS LERAKÓDÁS, amit a hosszú évek óta bevált REISCH platóprofil garantál. A plató padlózat oldalsó és hátsó többrészes szegélye miatt az oldalfal a billenési folyamat során védetten merül a platósík alá, és így megakadályozza, hogy gabona, homok vagy hasonló részecskék szennyezzék az oldalfalat és akadályozzák a zárási folyamatot.
FELÉPÍTMÉNY mindennapi használatra
A RÉSZLETEK MEGHATÁROZÓAK

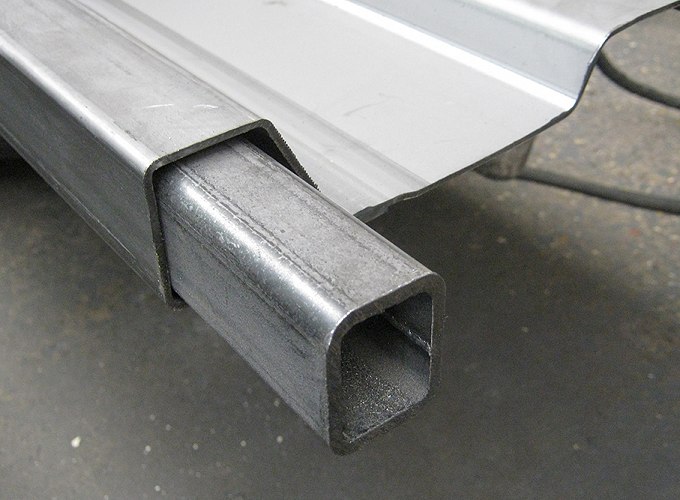

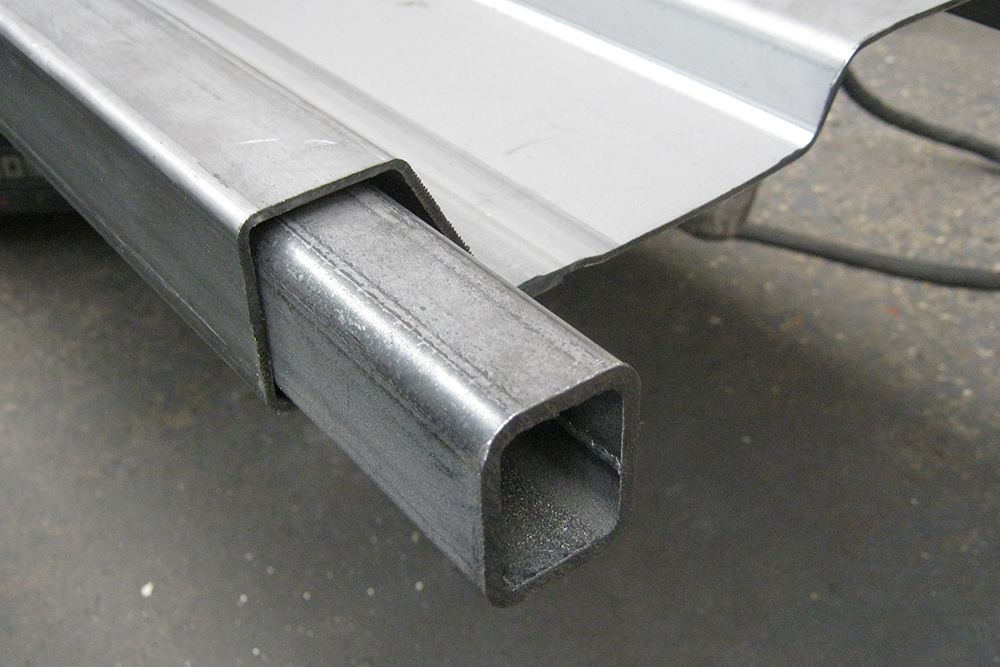

AZ OLDALFALAK MAXIMÁLIS STABILITÁSA, a normál acélprofilok lézerhegesztett oldalfalprofilba való integrálásának köszönhetően. 4500 mm-es platóhossztól ill. 2410 mm-es platószélességtől kezdve speciálisan gyártott profilcsöveket és U-profilokat használnak a zárt oldalfalszekrényhez az oldal- és a hátsó oldalfalakhoz.

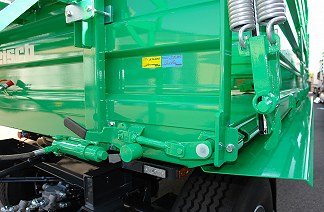

AZ ALAPKIVITELŰ KÖZPONTI RETESZELÉS a külső láncfeszítő rendszerrel (RD 130-tól) kombinálva az oldalfalak ki- vagy lehajtásának lehetőségét is kínálja (egyenként vagy együtt). Ezen változatok megfelelő használatához minden oldalfalemelő rugónak van egy forgócsuklója, amely lehetővé teszi az oldalfal kilendülését a rugóval együtt (az oldalfalemelő rugó szétszerelése nélkül).
SOKOLDALÚ ALKALMAZÁSI LEHETŐSÉGET kínál a REISCH oldalfalrendszer, amelyet az RD sorozat összes járművében alapfelszereltségként használnak. Ez a többfunkciós rendszer lehetővé teszi az oldalfalmagasítók lehajtását az oldalfalra, egymáshoz rögzítését és mindkét oldalfal elhelyezését a platóváz alá, hogy védje őket (ideális raklapok berakodásakor).
KIEGÉSZÍTŐ FELSZERELÉSEK
MINDENKINEK A MEGFELELŐT - Szerkezetek és tartozékok
RUGALMAS MEGOLDÁSOK A PROFIK SZÁMÁRA
Sok éves tapasztalat és vevőinkkel való szoros kapcsolat az alapja járműveink praktikus speciális kialakításának. Különösen a betakarítás és a silózás területén fontos szembenézni a modern időgazdálkodás magas követelményeivel. Az olyan kulcsszavak, mint a nagy hatásfok, a rövid állás- és tartózkodási idő, valamint a vontatójárművek folyamatosan növekvő lóerőteljesítménye azok a sarokkövek, amelyek működő szállítási logisztikát igényelnek. Felismertük az idők szavát.
![](kepek/tartalomblokkok/3/7/8/rei_017_680x500t2_ic.jpg)

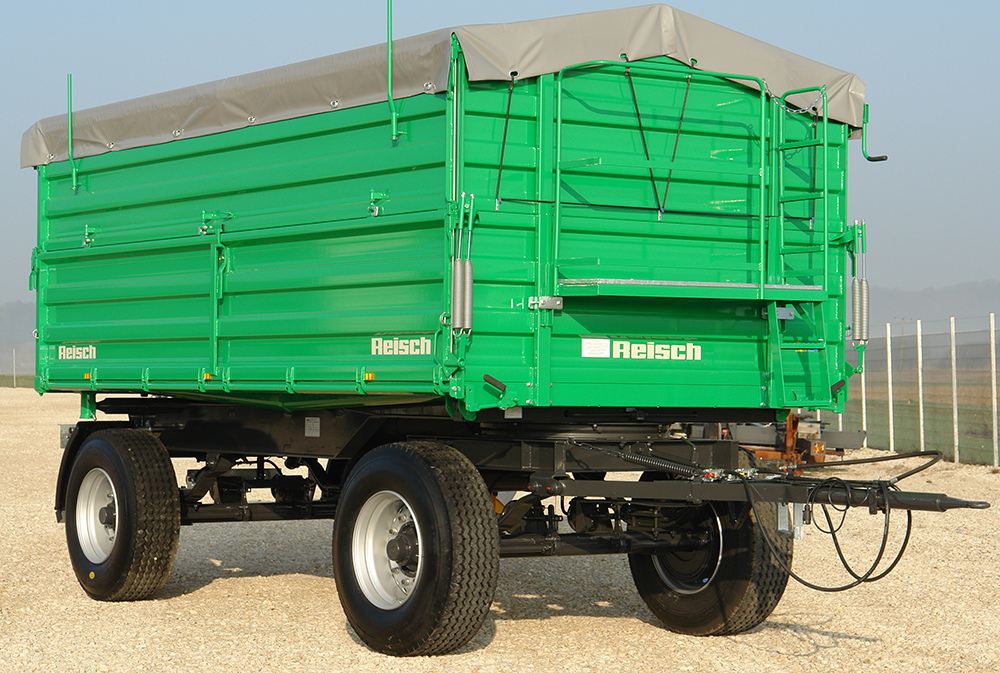

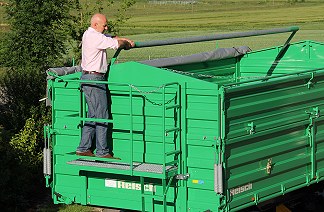

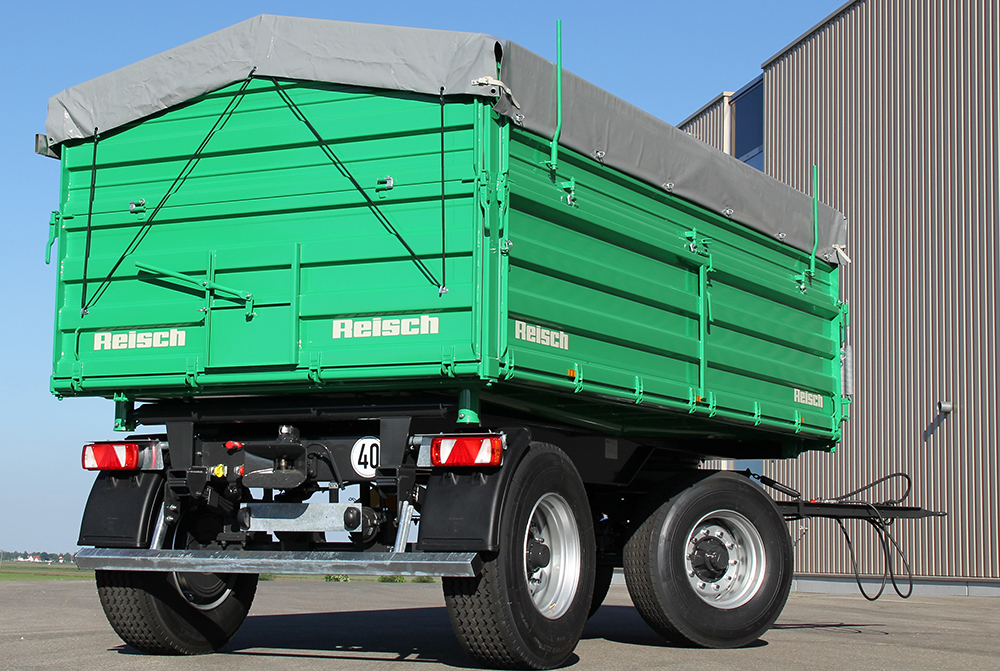

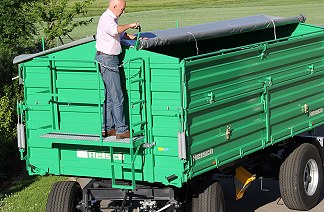

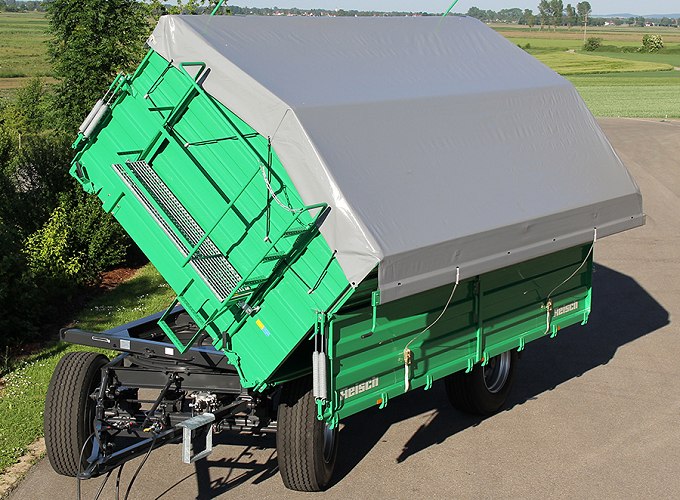

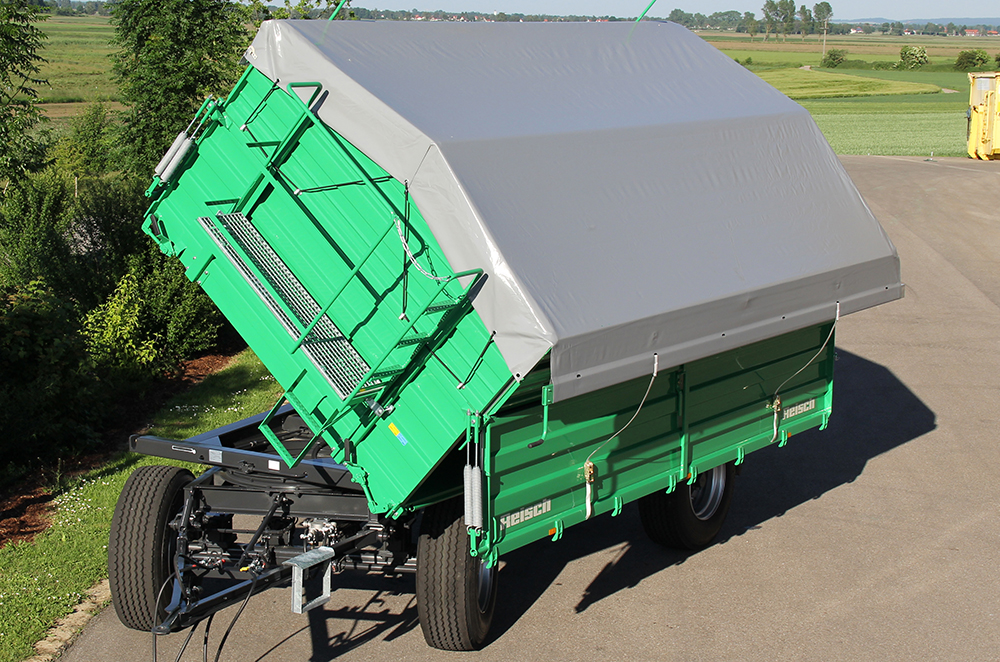

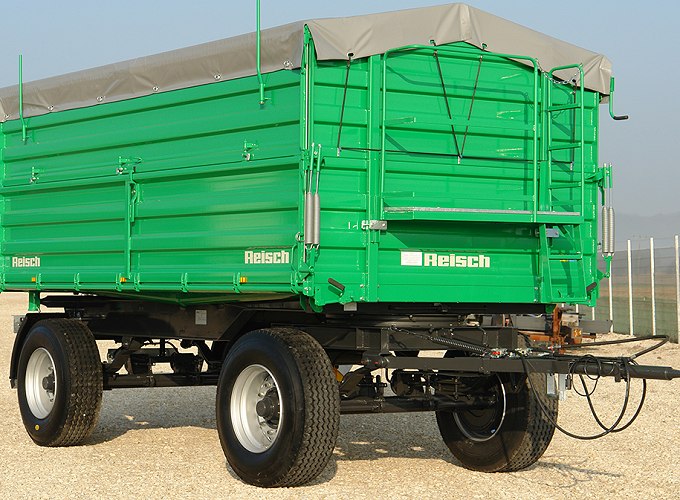

Ponyva 300 mm-es háromszög magasítókkal elől és hátul, levehető alumínium ponyvacső központi támasz nélkül, PVC ponyva alumínium léccel feltekerhető, oldalt ponyvarögzítés, homlokfalon kezelő platform létrával.
![](kepek/tartalomblokkok/3/7/8/rei_018_680x500t2_ic.jpg)

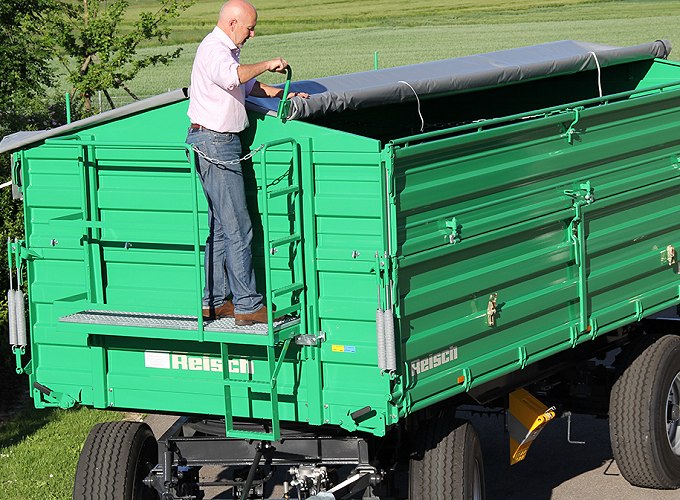

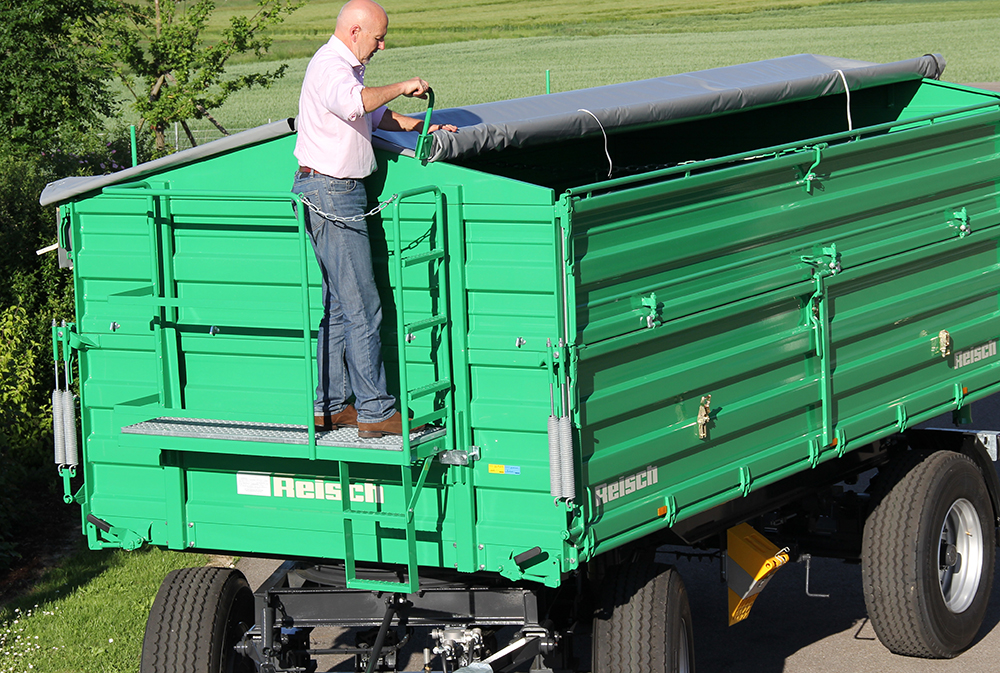

PVC ponyva menetirányban balról jobbra alumínium léccel feltekerhető (alapkivitel), kérésre jobbról balra feltekerhető.

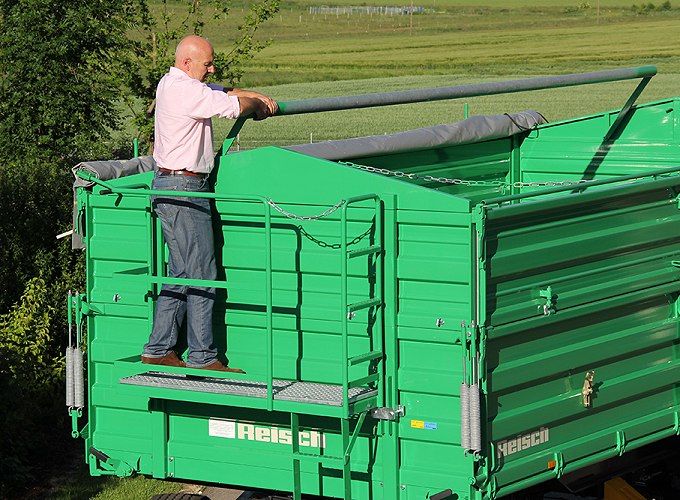

![](kepek/tartalomblokkok/3/7/8/rei_019_680x500t2_ic.jpg)

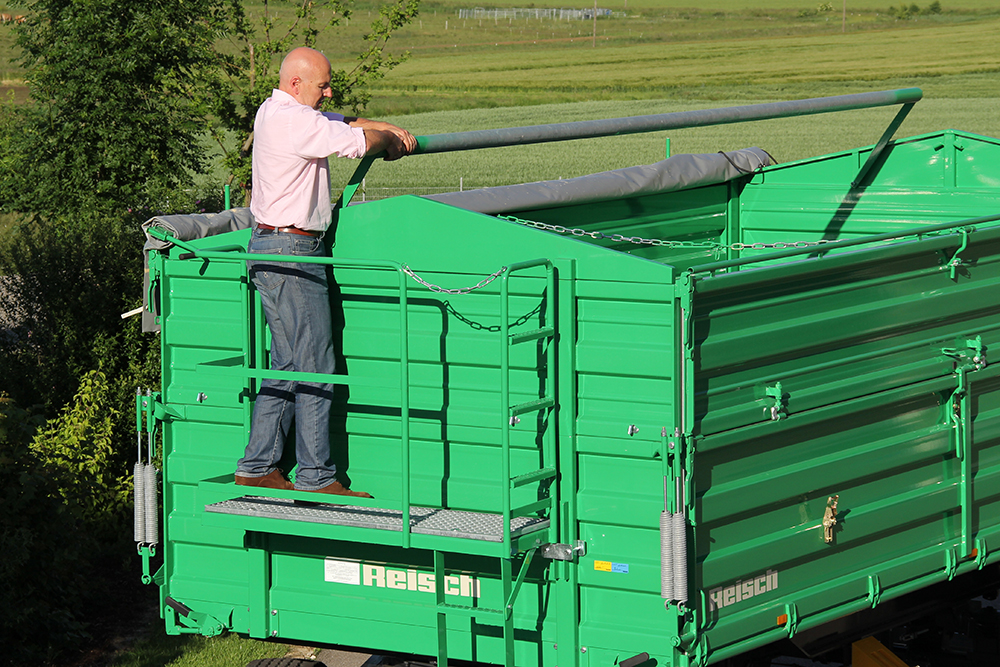

Erősített alumínium ponyvacső, mely mindkét oldalon levehető központi támasz nélkül, a feltekert ponyva tárolása menetirány szerinti jobb oldali, vagy kérésre bal oldali tartókon, 300 mm-es háromszög magasítók.
A GYAKORLATBAN BIZONYÍTOTT - extrák a felépítményhez
A MUNKA KÖNNYÍTÉSE ÉS KÉNYELEM
A funkcionalitás és a biztonság témakörén túl ezek az elsődleges okok a REISCH minőségi termékei melletti döntéshez. A járművek lehető legsokoldalúbb felhasználása érdekében az ügyfélközpontú megoldások széles skáláját fejlesztették ki, amelyek beváltak a mindennapi használat során. A fő hangsúly a funkcionalitáson, a biztonságon és a praktikusságon volt, hogy megfeleljen a folyamatosan növekvő követelményeknek. Különösen az exportban elengedhetetlen, hogy országspecifikus megoldásokat kínáljunk a mindenkori jogi kereteknek megfelelően.
![](kepek/tartalomblokkok/3/8/0/rei_024_680x500t2_ic.jpg)

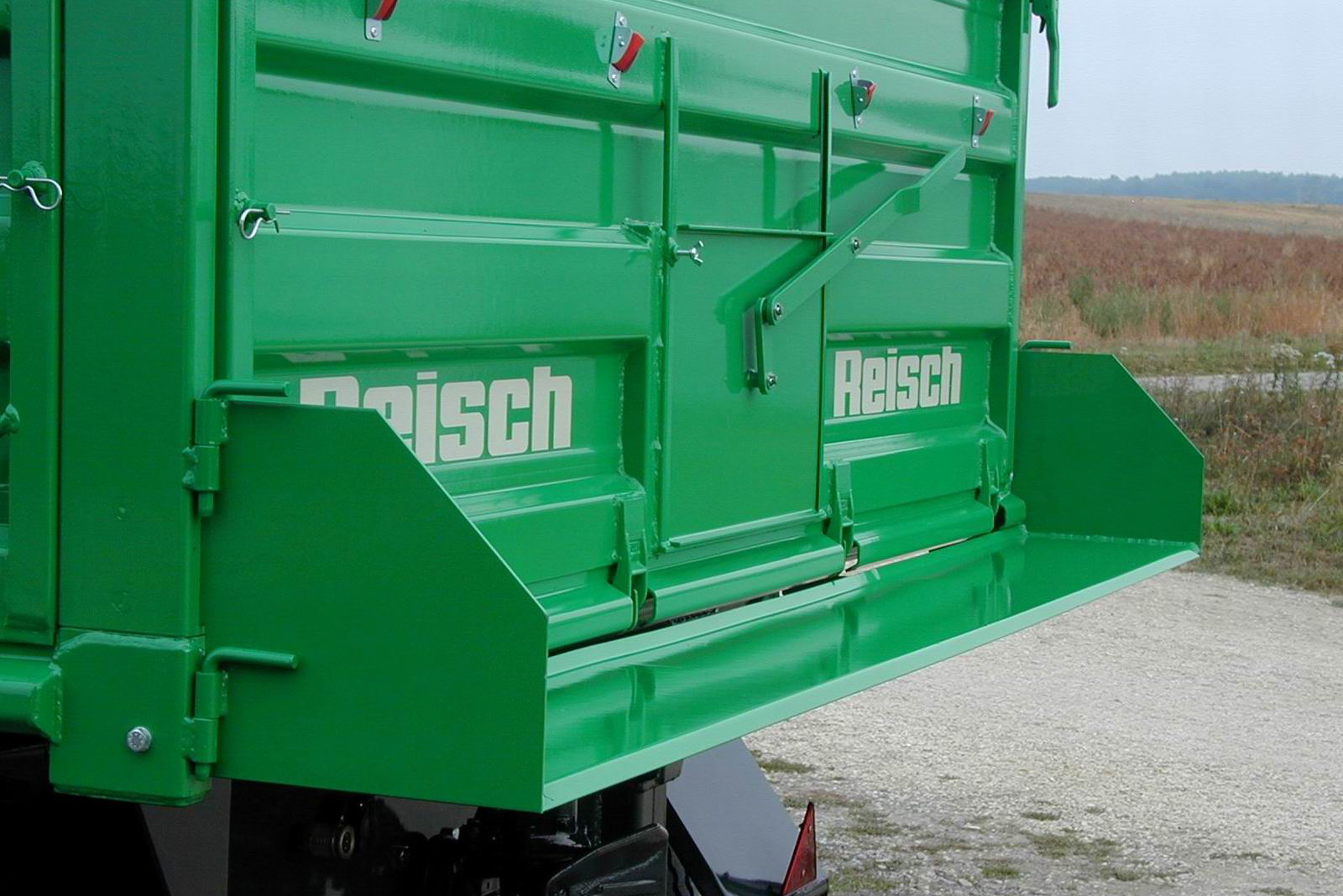

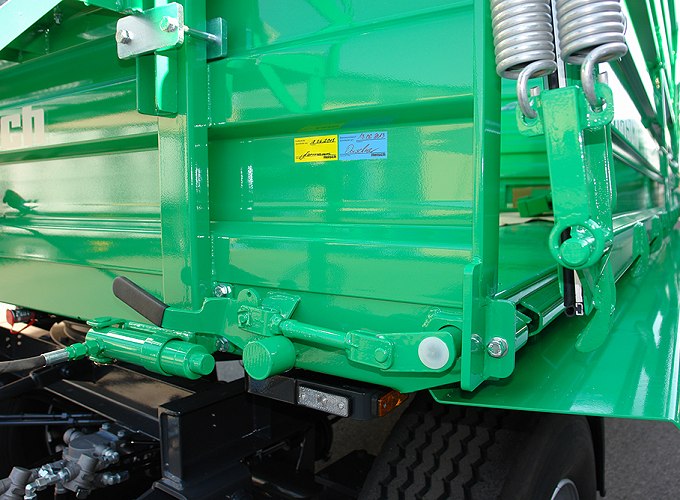

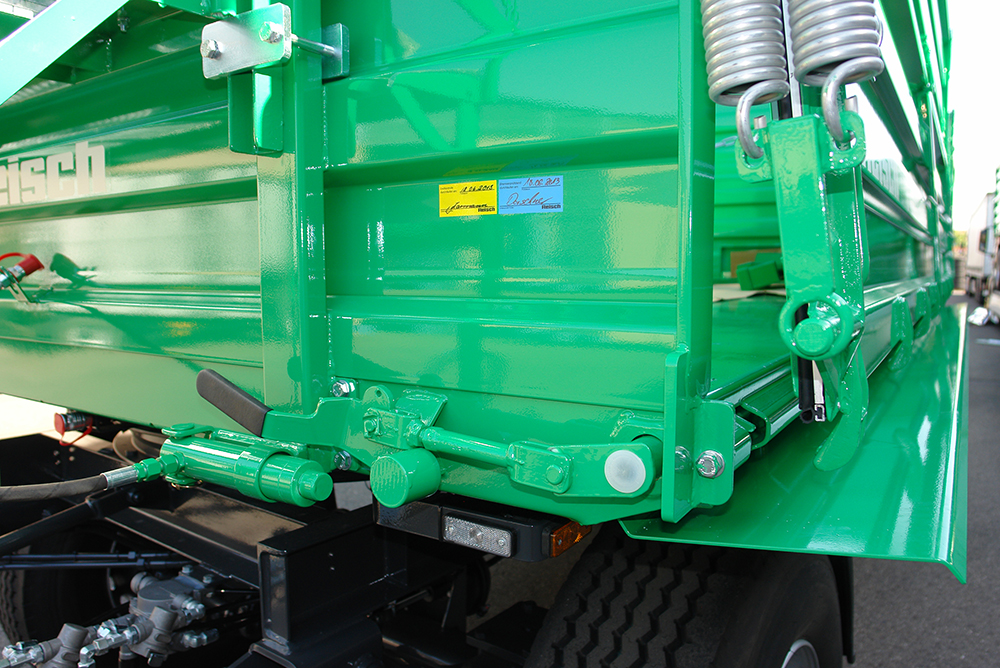

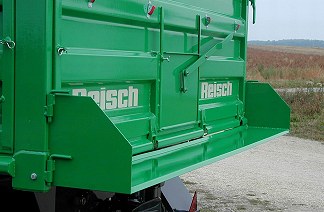

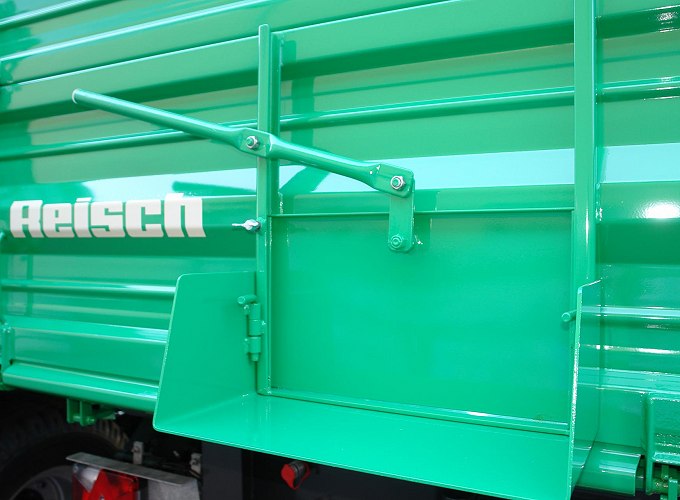

Hidraulikus oldalfal nyítás egyes működésű munkahengerrel (az oldalfal kézzel zárható), 250 mm-es burgonya csúszda (átrakó lemez) használható bal és jobb oldalon.
![](kepek/tartalomblokkok/3/8/0/rei_026_680x500t2_ic.jpg)

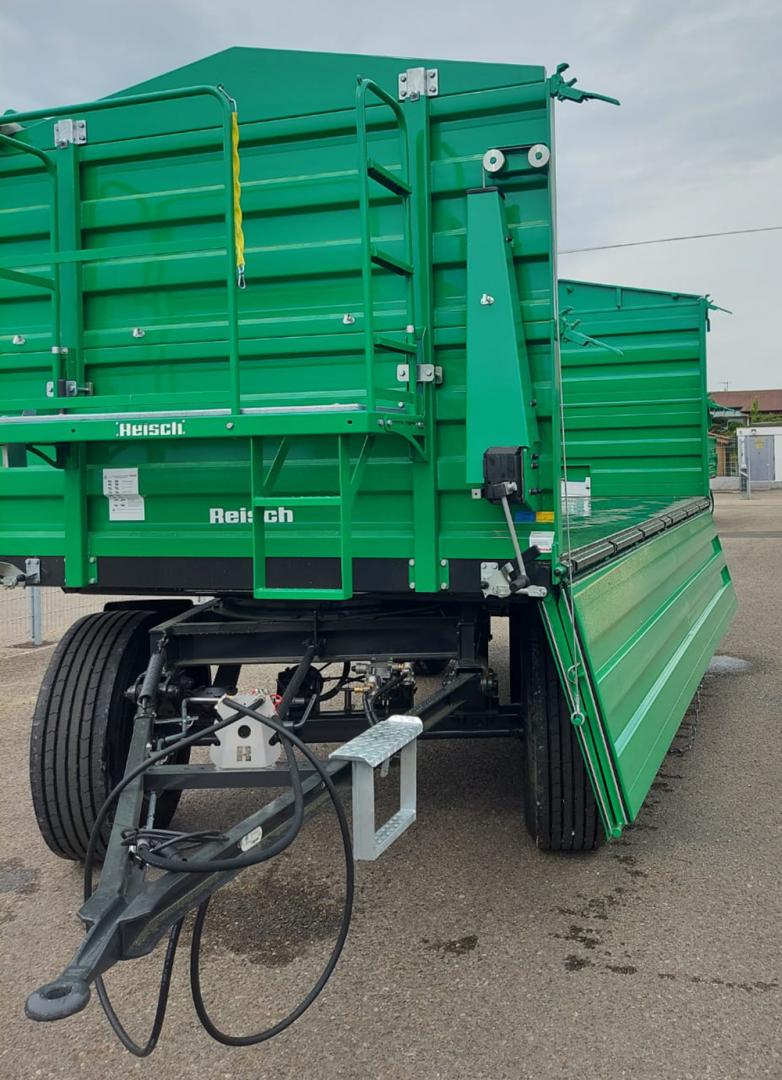

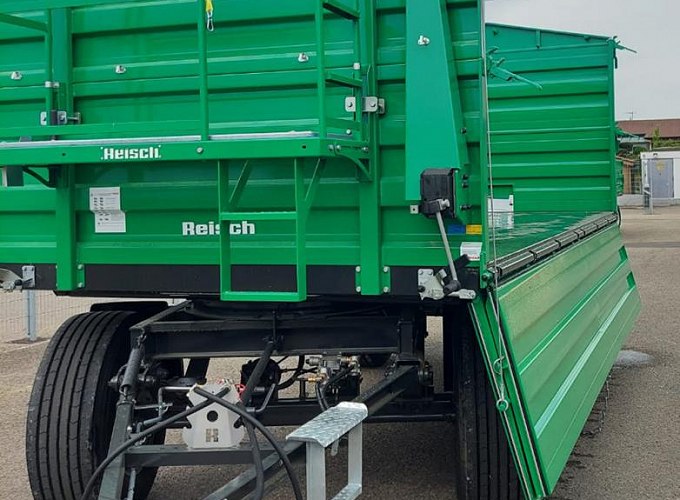

Emelő csörlő az oldalfal és oldalfalmagasító együttes lehajtásához és emeléséhez. Ideális a raklapokkal vagy ládákkal történő be- és kirakodásához.

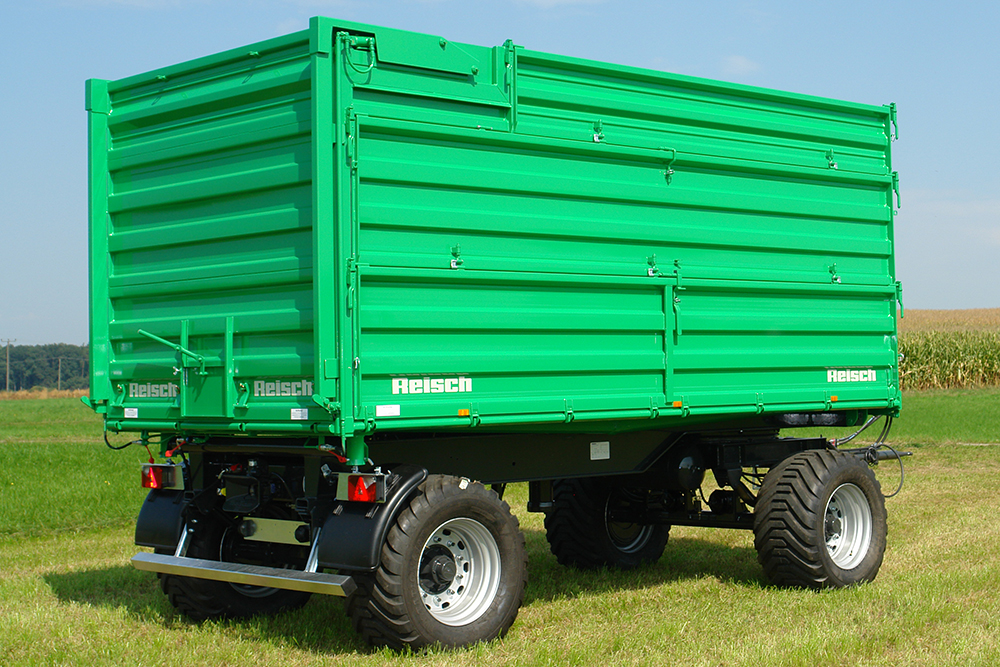

![](kepek/tartalomblokkok/3/8/0/rei_025_680x500t2_ic.jpg)

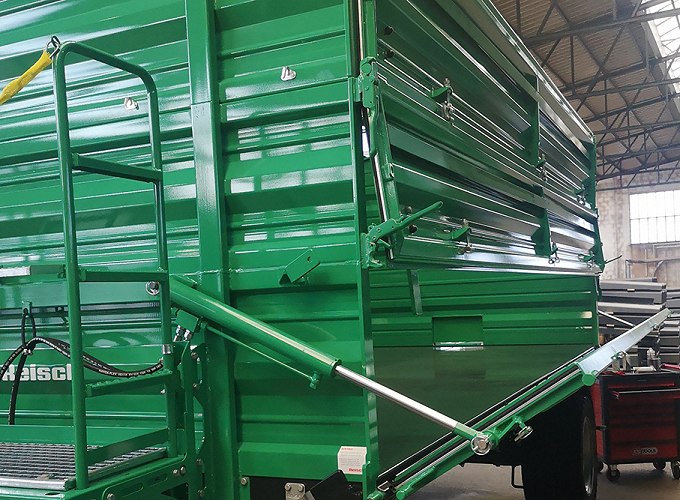

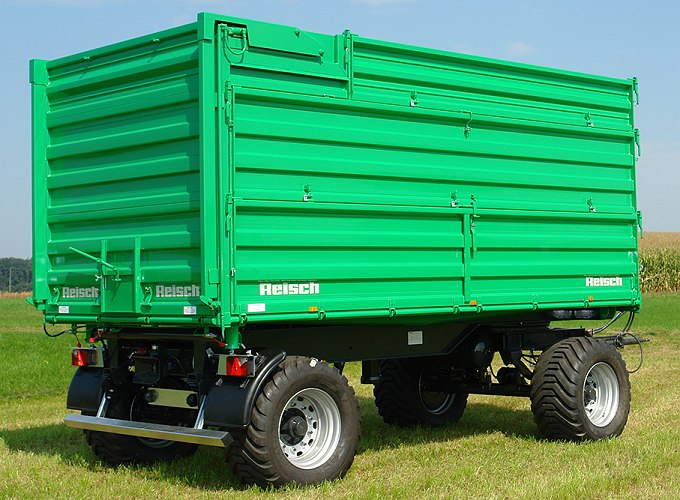

Hidraulikus hátsó fal munkahengerekkel oldalt, ponyva beágyazva a oldalfalmagasítóba - ideális ponyvaszerkezetekhez, tolózár kézi karral.
![](kepek/tartalomblokkok/3/8/0/rei_028_680x500t2_ic.jpg)

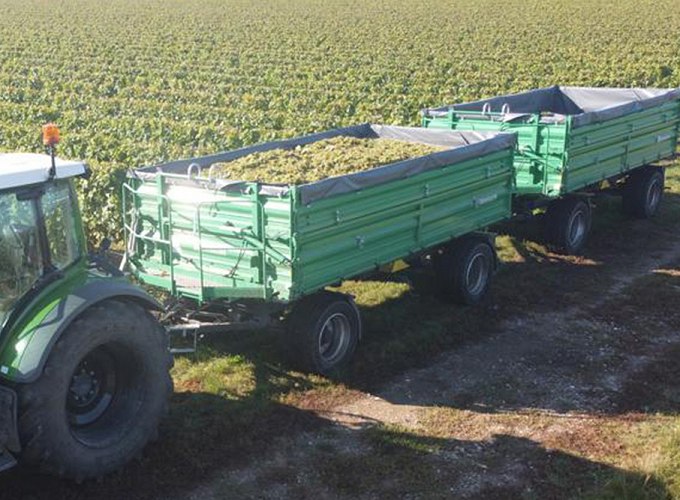

Szőlészeti livitel egyedi kirakodóállomásokhoz, hidr. Oldalfal nyítás opcionálisan bal és jobb oldalon, a munkahenger levehető és áthelyezhető gabonaszállításhoz.
A GYAKORLATBAN BIZONYÍTOTT - extrák a felszereléshez
A BIZTONSÁG A LEGFONTOSABB
ezért minden komponenst precíz minőségellenőrzésnek vetnek alá. A fő hangsúly itt a vázakon, a futóművön, valamint a tengely- és fékrendszereken van. A haszongépjármű szektor magas technológiai és gyártási követelményei miatt az ebből adódó szinergiákat a mezőgépgyártás területen is hasznosítják. Ma minden REISCH kéttengelyes és háromtengelyes, valamint a tandem és a tridem jármű alapkivitelben 40-60 km/ó tervezési sebességgel rendelkezik, és így jelentősen hozzájárul a közúti biztonsághoz. Partnereinkkel együtt sikerült a REISCH-t Európa egyik vezető járműgyártójává tenni.
![](kepek/tartalomblokkok/3/8/2/rei_031_680x500t2_ic.jpg)

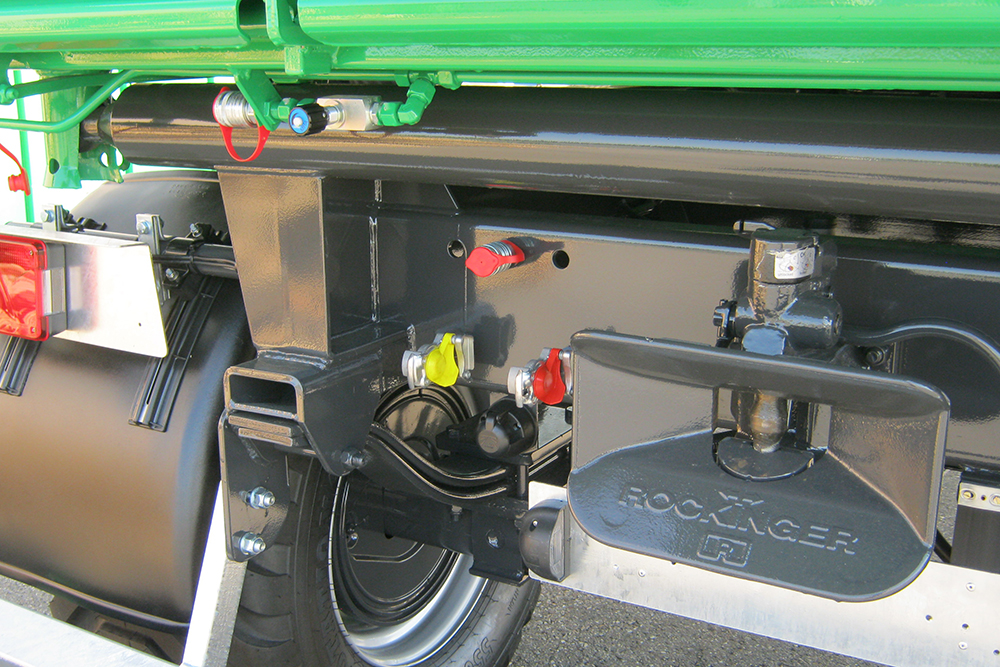

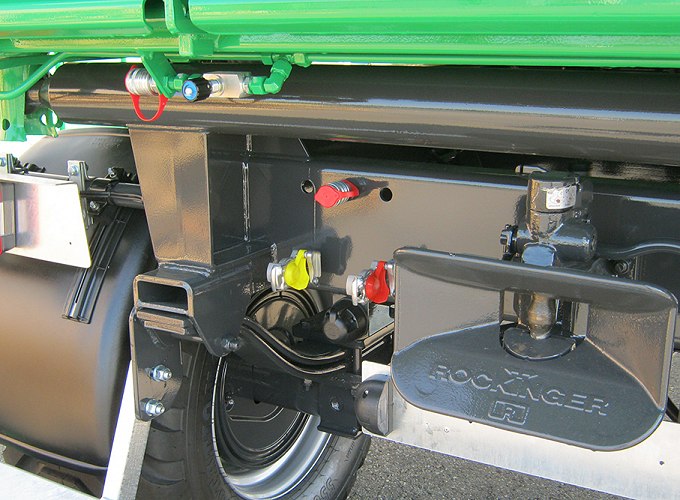

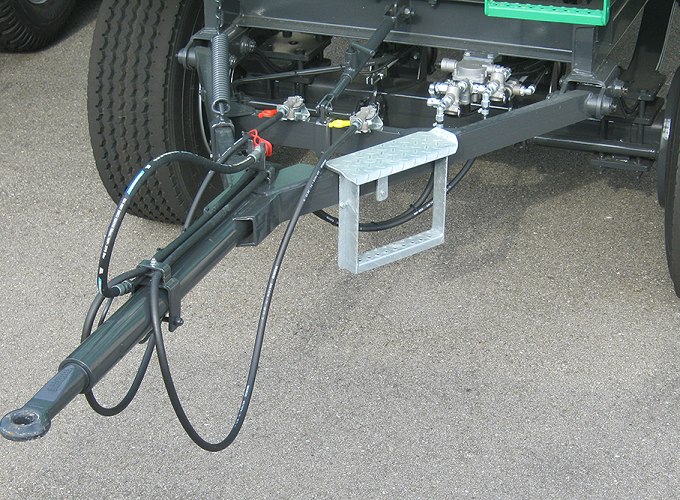

Automata vonóhorog, átmenő hidraulika és légfék a 2. pótkocsihoz, esetleg állítható fojtószelep a hidr. hátsó ajtóhoz.
![](kepek/tartalomblokkok/3/8/2/rei_029_680x500t2_ic.jpg)

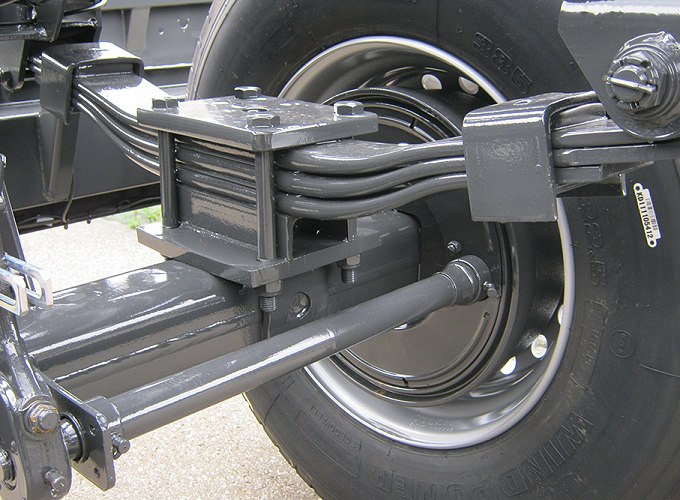

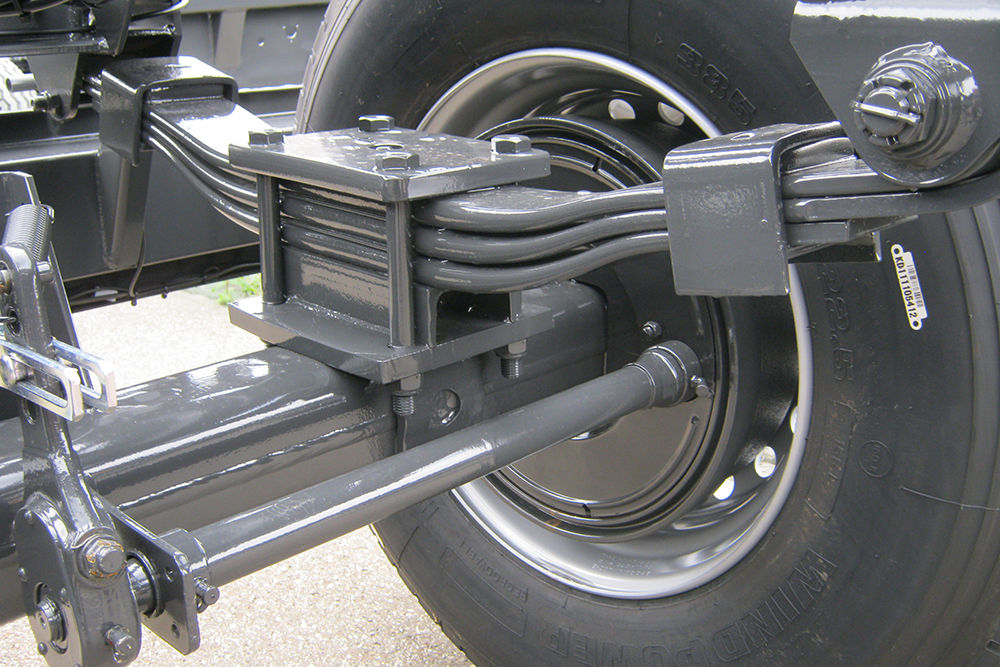

Erősített 3 rugólapos parabolikus rugózás, alacsony kialakítás - 75 mm-rel csökkenti a platform magasságát 385/55-R 22,5 gumikkal kombinálva, tengelyek mechanikus rudazatállítással.
![](kepek/tartalomblokkok/3/8/2/rei_033_680x500t2_ic.jpg)

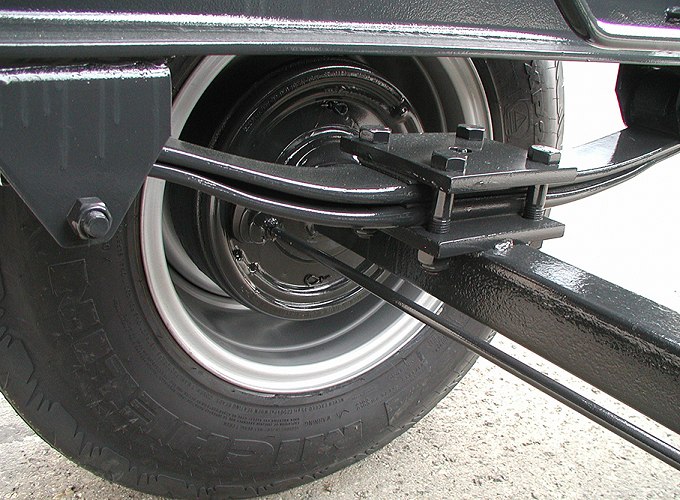

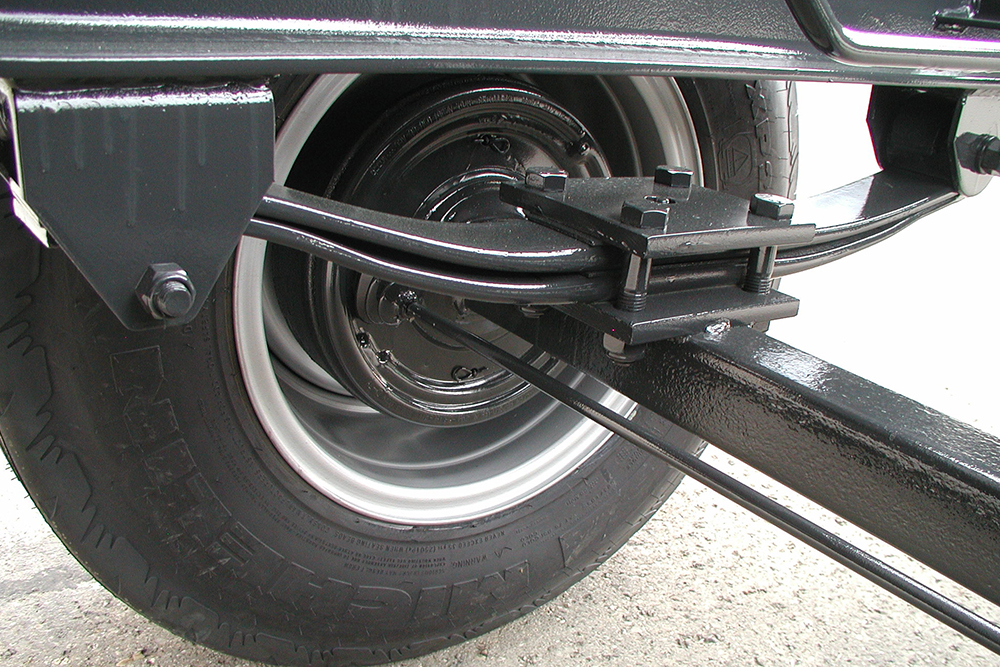

Mély kialakítás 2 rugólapos parabolikus rugózás, csökkenti a súlypontotot, ideális dombos terepen és kézzel történő rakodáshoz.
![](kepek/tartalomblokkok/3/8/2/rei_035_680x500t2_ic.jpg)

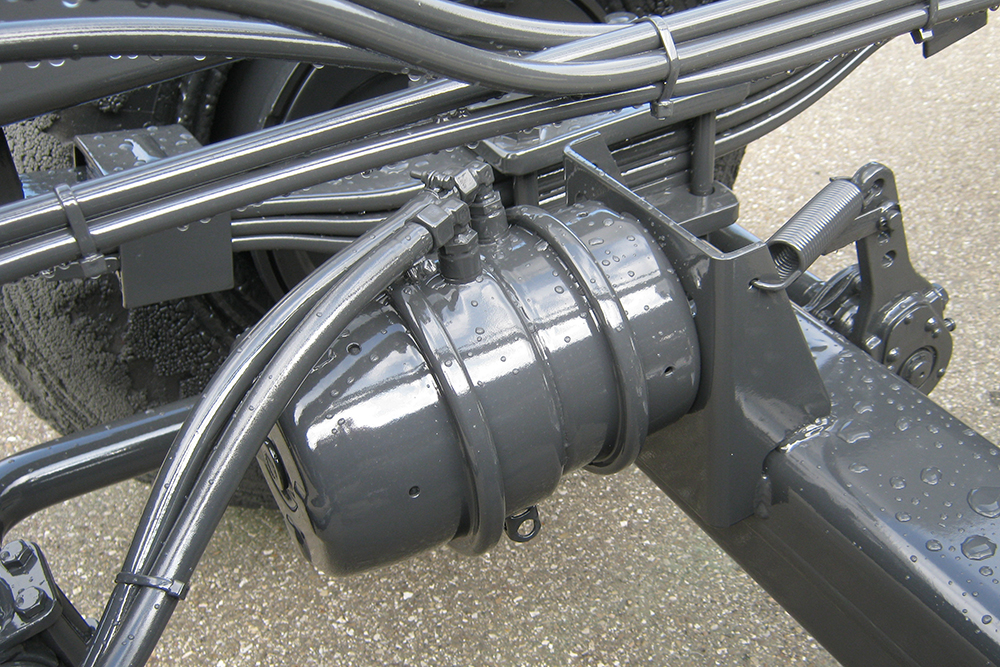

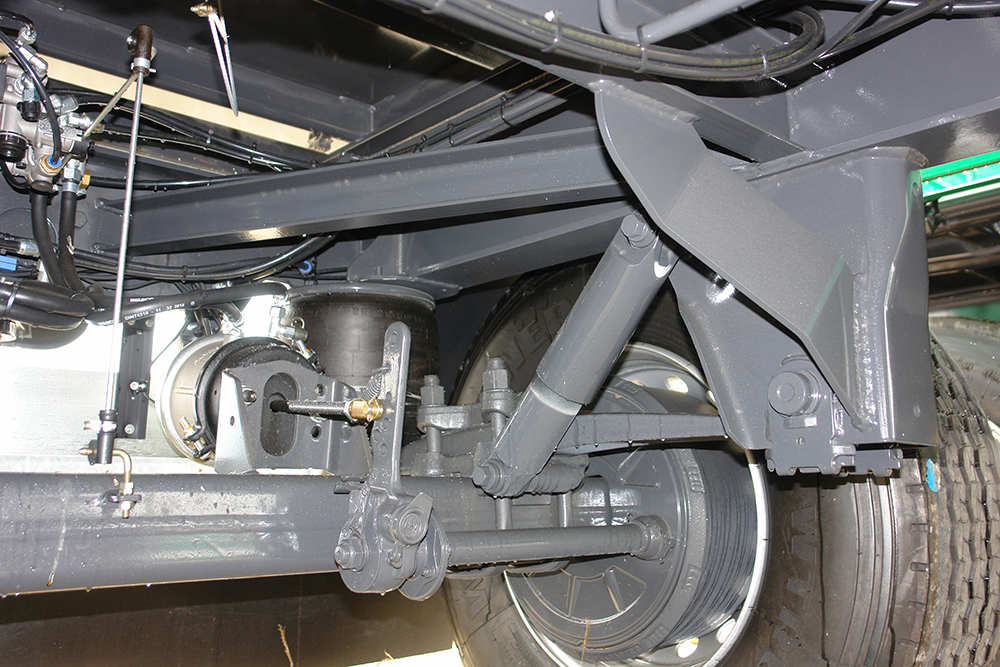

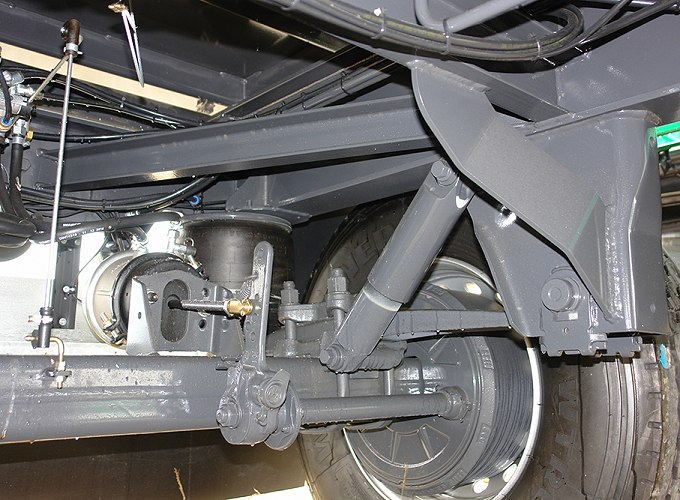

Légrugós alváz automatikus szintszabályozás-al és pneumatikus ALB vezérlővel (Opció) rugós rögzítőfék kioldószeleppel és túlterhelés elleni védelemmel (Opció)
A fotók és képek lehetséges variációkat és különleges felszerelésekt is ábrázolnak. A tényleges gép konfigurációt eltérhet az itteni ábrázolástól.
ALAPKIVITEL RD-180. ...:
- V vonórúd 27 t terhelhetőség (GNZ 27)
- Körbefordítható ERŐSÍTETT nagy teherautó forgózsámoly golyóscsapágyazással, HE 12 L típus
- 4 kerék légfék (két vezetékes) automatikus terhelésfüggő fékkel (ALB) ALB vezérlő az első tengelyen!
- Rögzítő fék, amelyet csavarorsós kivitel.
- Légfékcsatlakozás kétvezetékes hátul a 2. pótkocsihoz
- Robusztus rugólapos parabolarugó
- BPW Tengely 400 x 120, nyomtáv 2000 mm
- Nagy teherautó hátsó lámpa "ECOPOINT ll" 12 voltos
- Billentő hidraulika lökethatároló szeleppel és elzáró szeleppel.
- Hidraulika csatlakozás hátul a 2. pótkocsihoz 3-utas szeleppel
- Kemény krómozott hidraulika henger Ø140 mm, henger fokozatok száma 4,
- Billentési szög kb. 50
- Műanyag negyedhéjú sárvédők hátul
- Automata vonóhorog nagy pofával, típus Rockinger, csapszeg kioldású változat

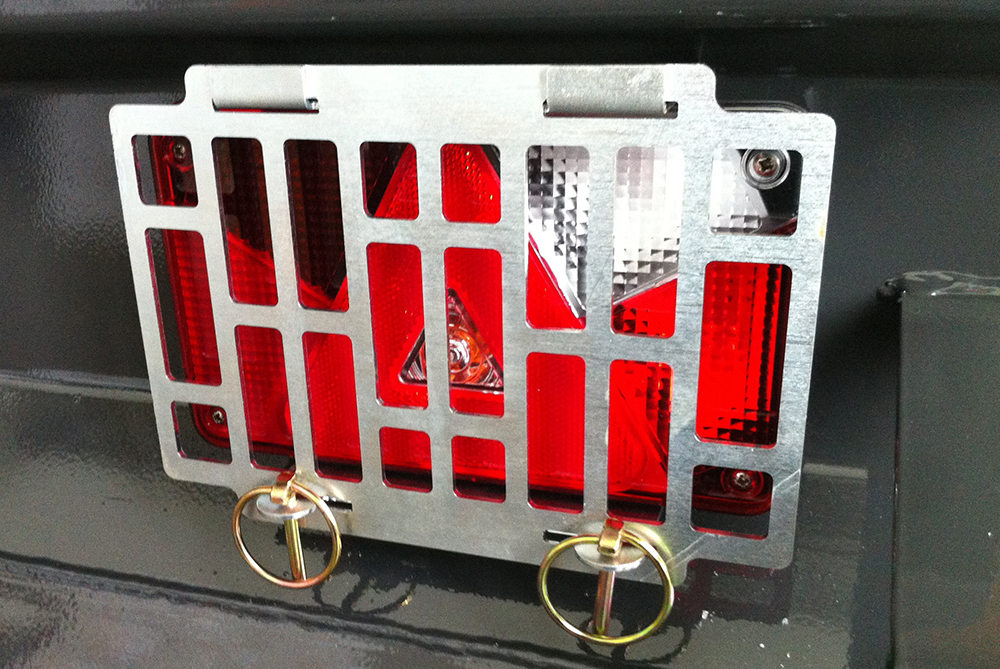

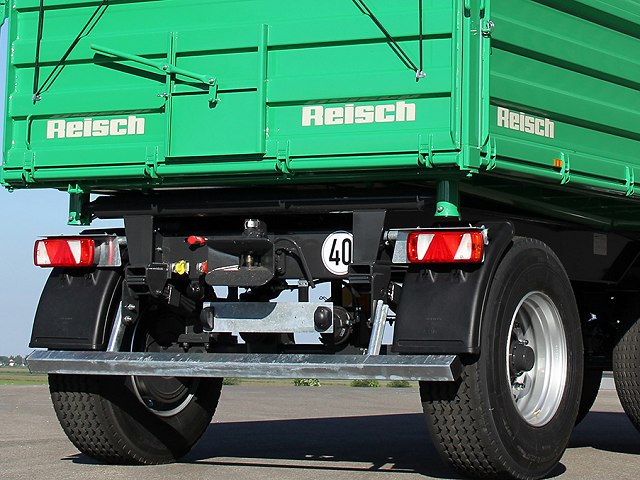

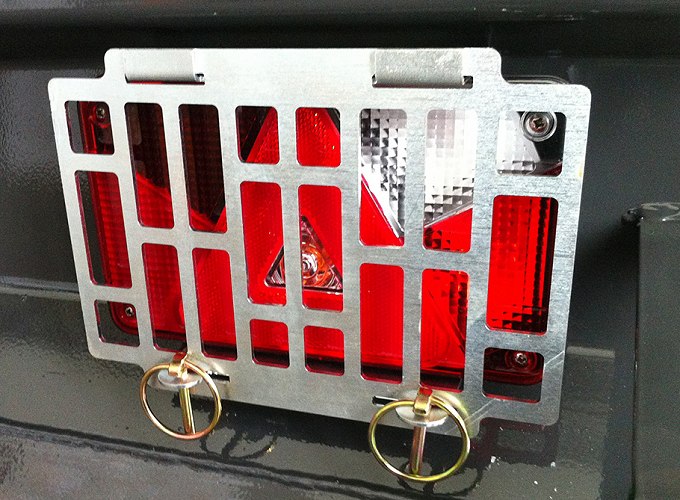

- Csavarozott aláfutás elleni védelem, horganyzott, különálló lámpatartókkal, védett helyzetben a járművázra rögzítve. Sárvédő tartó és lámpatartó horganyzott csavarozott kivitelben
- Acél platópadló csavarodás álló, üreges zárt profilkonstrukcióban
- Acélprofil oldalfalak és oldalmagasítók oldalt préselt szegélylécekkel és behegesztett merevítő profilokkal, lengő és lehajtható
- oldalfalak és hátsó fal, központi zárral, fix homlokfal, kivehető saroklábak
- Fellépő létra a homlokfalon.

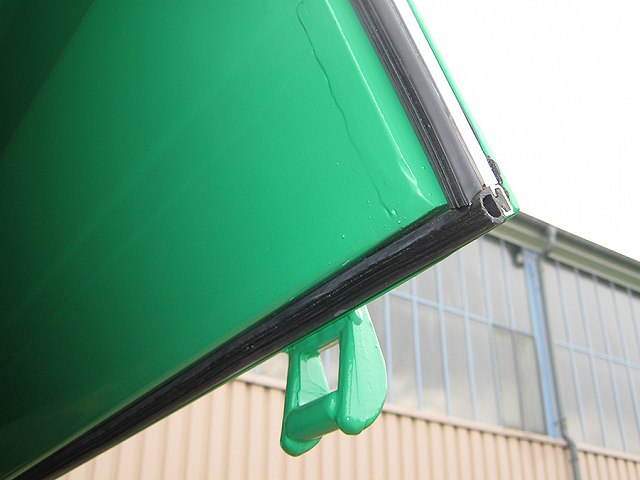

- Oldalfal tömítés körkörös, cserélhető gumitömítéssel, védett és az oldalfalprofilba ágyazva.
- Hestal zárszerkezet az homlok, oldal, és hátsó falakon
- Tolózár kézi karral a hátsó falban.

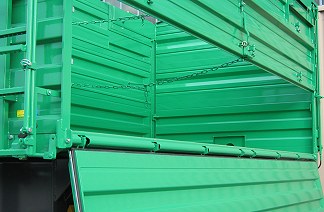

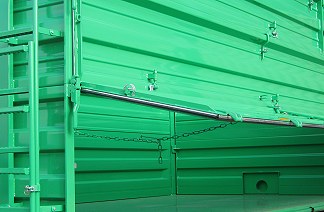

- Oldalfali feszítőlánc oldalfalakhoz (lengő és lecsukható, a lánc meglazítása nélkül). Az oldalfalra szerelve
- REISCH-SZÜRKE színre festett alváz.
- REISCH-SZÜRKE színre festett platópadló.
- REISCH-ZÖLD festésű oldalfalak.
- Ezüstre festett felnik
MŰSZAKI ADATOK:
MODELL | RD-8000.450 | RD-80.450 | RD-100.450 | RD-140.450 | RD-150.450 | RD-150.480 | RD-180.500 | RD-180.520 | RD-180.500 CE | RD-240.800 |
---|---|---|---|---|---|---|---|---|---|---|
Megengedett összsúly (kg) | 8000 | 8000 | 10000 | 14000 | 15000 | 15000 | 18000 | 18000 | 18000 | 24000 |
Önsúly (kg) | 5880 | 5940 | 7940 | 10900 | 11560 | 11500 | 13930 | 14080 | 13930 | 17700 |
Raktérfogat (m³) | 7.5 | 9.5 | 9.5 | 11.1 | 13 | 12 | 19.5 | 20 | 19.5 | 18 |
Plató belső mérete (mm) | 4440x2080 | 4440x2080/2300 | 4440x2080/2300 | 4440x2080/2300 | 4440x2080/2300 | 4800x2080/2300 | 5000x2410 | 5200x2410 | 5000x2410 | 7920x2410 |
Acél oldalfalak (mm) | 400 | 500 | 500 | 600 | 800 | 600 | 800 | 800 | 800 | 800 /osztott |
Acél oldalfalmagasítók (mm) | 400 | 500 | 500 | 600 | 600 | 600 | 800 | 800 | 800 | 600 /osztott |
Standard gumiabroncsok | választott | választott | választott | választott | választott | választott | választott | választott | választott | választott |
Nyomtávolság (mm) | 1650 | 1800 | 1800 | 1800 | 1800 | 2000 | 2000 | 2000 | 2050 | 2000 |
Oldalfalak lengő / lecsukha | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel |
Központi oldalfal reteszelés kétoldalt és hátul | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel |

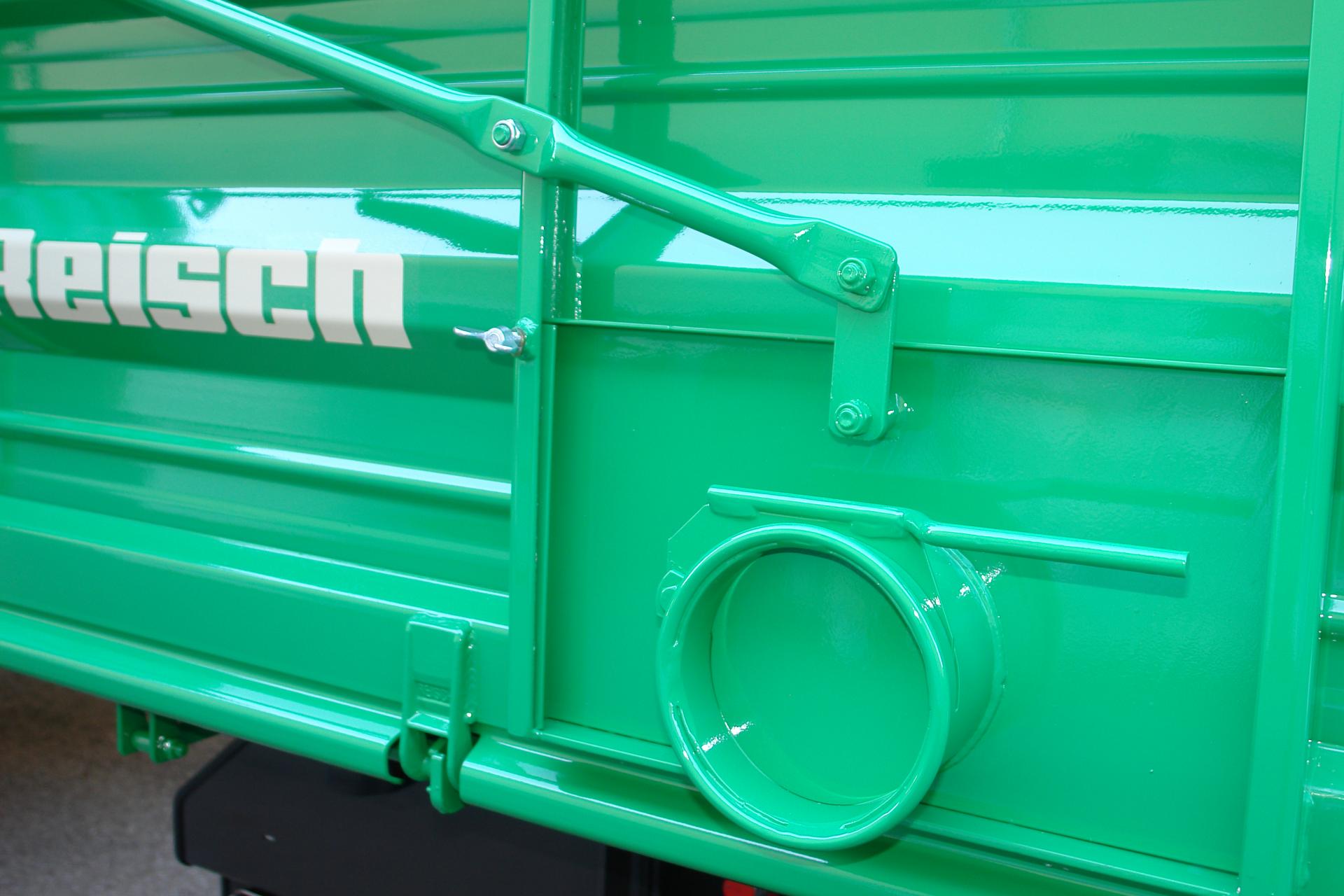

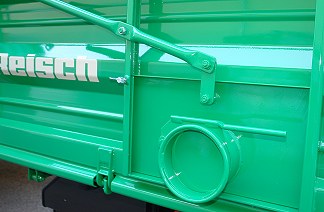

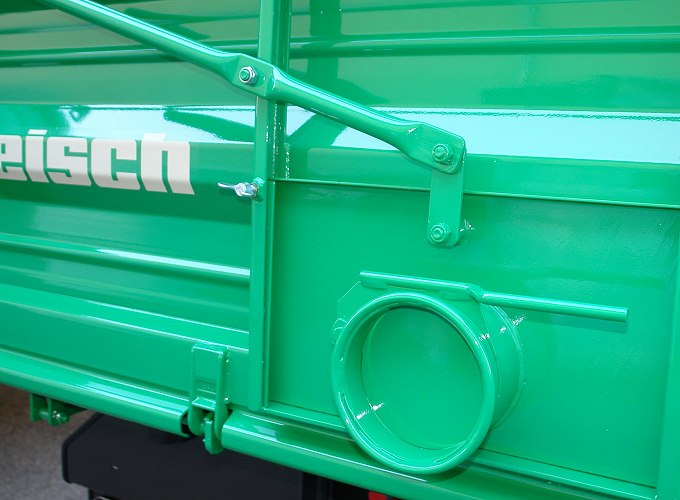

Magkifolyó hátul | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel |
Oldalfal feszítőlánc és heveser | / | / | / | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel | alapkivitel |
